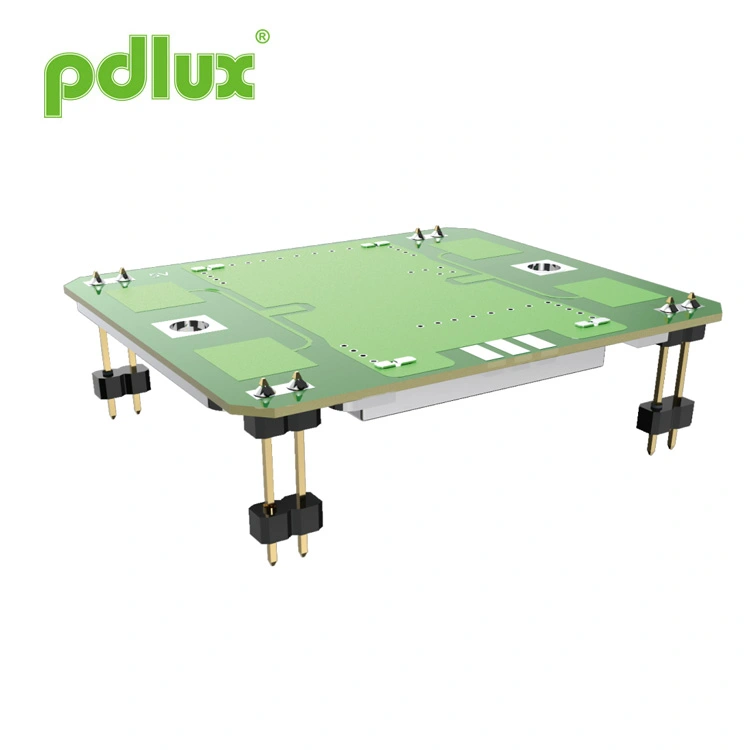

Модул за безбедносен радар за микробранови од 10,587 GHz
Pdlux е посветен снабдувач на 10,587 GHz Безбедносниот микробранови радарски сензорски модул работи во X-појасот (10,525-10,687 GHz, фреквенција приспособлива по регион). Со антена за закрпи, DRO, празнење на струја и компактна големина, обезбедува и широкоаголна (H-рамнина) и тесноаголна (E-рамнина) откривање за флексибилно монтирање. Потрошувачката на енергија може дополнително да се намали преку режимот PWM. Во согласност со RoHS, тој е погоден за безбедносни системи, автоматски врати, осветлување на движење, IoT и сензори за брзина.
Модел:PD-V9H
Испрати барање
PD-V9H
- Поставување на фреквенција: 10,587GHz ±10M
- Вклучувајќи ја антената за закрпи
- ДРО: Диелектричен резонатор Осцилато
- Низок одвод на еднонасочна струја
- Мала големина
- Усогласеност со RoHS
| Ставка | Спецификации | |
| Поставување на фреквенција | 10,587GHz ±10M | |
| Состојба | Ta = +25 C, Vin = +5 VDC | |
| Работен напон | +5,0 ± 0,5 VDC | |
| Работна струја | <32 mA тип. | |
| Излезна моќност | 20 mW (13 dBm) E.I.R.P. тип. | |
| Стабилност на фреквенција | ± 5 MHz макс. (Та: -30 до +55 C) | |
| Чувствителност на повратна загуба | -90 dBc тип. | |
| Втора хармонична емисија | Опсег -40 dBm | |

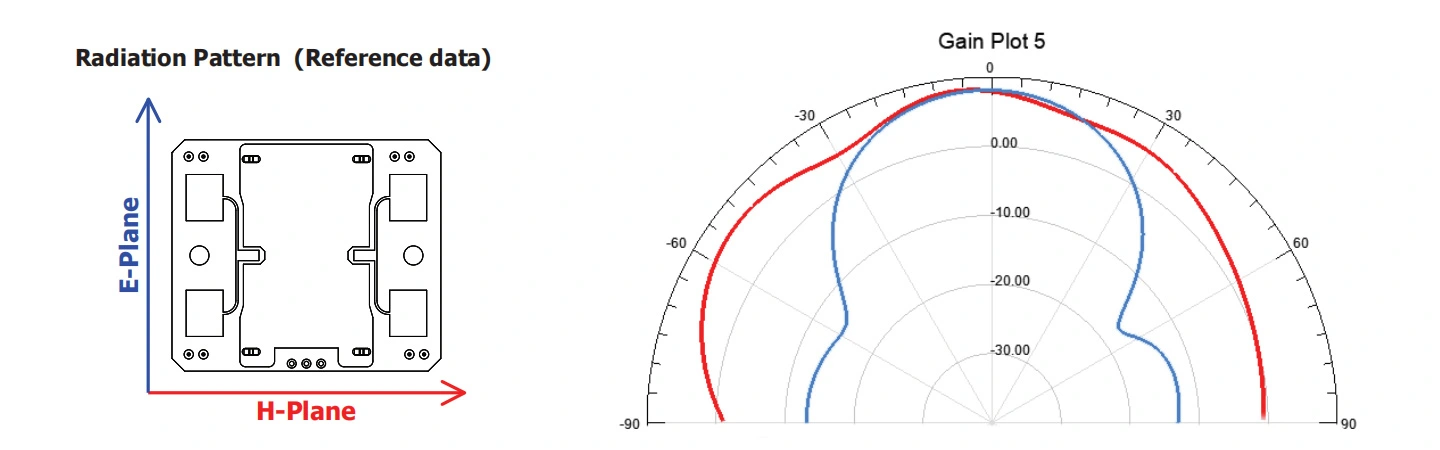

| Ширина на зракот на антената (-3 dB) | Е-авион | 36 степен ном. (Оретички целосен агол од 72 степени) |
| H-авион | 72 степен ном. (Оретички полн агол од 144 степени) | |
| RF интерфејс | Антена за закрпи | |
| Температурен опсег | -30 до +55 C (стандарден опсег на користење), -40 до +80 C (максимален опсег на користење) | |
| Регулатива за усогласеност | -30 ЕТС 300 440 | |
Сензорот за осветленост од серијата PD-V9 работи во X-бендот. Работната фреквенција е во опсегот на фреквенции од 10,525 GHz до
10,687 GHz. Корисниците треба да купуваат врз основа на приспособување според регулативите за фреквенција во земјата каде што е
се наоѓа. На пример, 10,525 GHz, 10,587 GHz, 10,687 GHz. Сензорите од серијата PD-V9 се широко користени во безбедноста и надзорот
производи за апликации, автоматски сензори за врати, светла со сензори за мобилни уреди, сензори за IoT, сензори за брзина и разни мобилни сензори
производи.
Сензорот има H-Plane откривање голем агол и Eplan детекција на мал агол. Корисниците можат да го поправат сензорот под различни агли како
потребни за време на употребата. бидејќи корисниците сакаат работната струја на сензорот да биде што е можно помала, можете да го поставите режимот за напојување
на сензорот во режим PWM (работен циклус), што може ефикасно да ја намали работната струја.
Кога корисниците ќе наидат на следниве проблеми при користење или директно замена на оригиналниот сензор.
1. Прва употреба:
Кога го користите сензорот од серијата PD-V9 за прв пат и наидете на висока чувствителност или недоволна чувствителност, треба да
прво проверете го статусот на поставување на засилување на колото за засилување. И дали методот на пресметка што го користи MCU за обработка на сигнали
е соодветно. Општо земено, лесно е да се најде решение.
2. Можни проблеми што може да се појават при директна замена на претходно користените сензори:
Кога директно се заменуваат претходно користените сензори, може да има проблеми со висока чувствителност и ниска чувствителност, што може да биде
лесно се решава. Доволно е само зголемување на колото за засилување или намалување на засилувањето на колото за засилување. Нема потреба да
разгледајте го алгоритмот за обработка на сигналот на MCU.
Помош што можеби ќе им треба на почетниците кога користат:
Ако наидете на потешкотии додека ги користите сензорите од серијата PD-V9 и ви треба помош. Можете да не контактирате преку е-пошта. Општо земено, може да се добијат одговори.
Вовед во производ:
Воведувањето на производот може да се измени и подобри од PDLUX во секое време кога е потребно. Не мора сите да бидат навремено известени.
