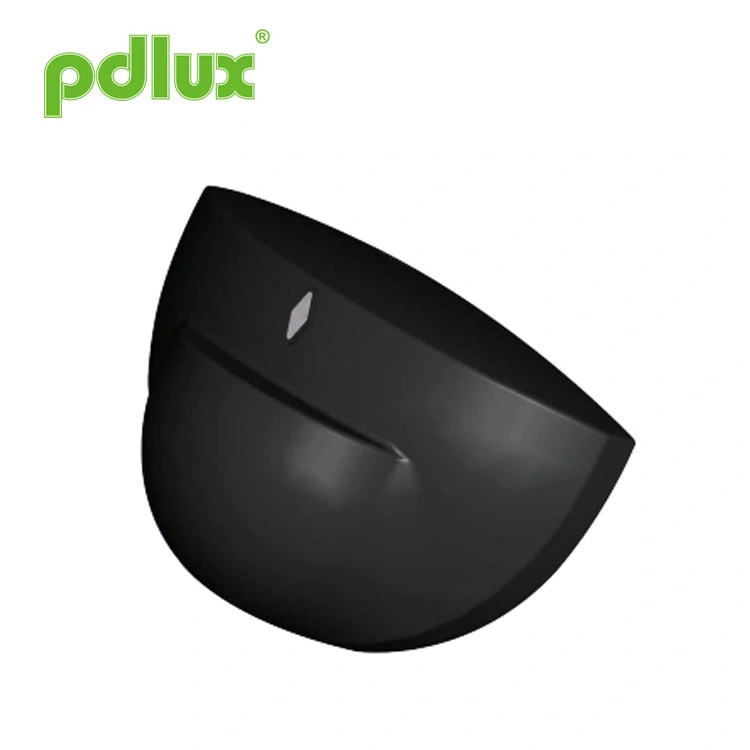

Автоматски сензор за врата со висока чувствителност од 24 GHz
Pdlux е снабдувач во Кина со сензор за автоматска врата со висока чувствителност од 24 GHz; користи аритметичка програма базирана на FFT за прецизно мерење на растојанието и робусно отфрлање на пречки. Одликувајќи се со минијатурно Omron реле со мала потрошувачка на енергија и минимална чувствителност на температурата, нуди супериорна сигурност во однос на конвенционалните фотоелектрични сензори. Погодна за автоматски контролери на вратите и човечки детектори на системот за аларм, функцијата за сензори е приспособлива, обезбедувајќи одлично решение за широк опсег на апликации за пристап и безбедност.
Модел:PD-DS1015
Испрати барање
| Список за пакување во | Φ6 Пластично проширување
|
Завртка 3x30
|
Упатство | Кабел 1X
|
| Количина | 2X | 2X | 1X |
Сензорот е дизајниран со аритметичка програма FFT и има висока точност во откривањето на растојанието и способност за анти-пречки.
Користење на оригиналното Omron реле кое има ултра мало мерење и мала потрошувачка на енергија. Има мал внатрешен отпор
да се направи нечувствителен на температура. Доверливоста е многу поголема од вообичаените фотоелектрични излезни. Таа е погодна за
различни видови авто-контролори за врати, исто така, може да се применат како човечки детектор за алармни системи. Освен тоа, функцијата за сензори може да
бидат прилагодени. Сензорот има најдобри перформанси за трошоци за такви производи.
| Извор на енергија | AC: 10-24V DC: 12-35V |
|
| Струја во мирување | <15 mA | |
| Работна струја | 25mA Типична вредност | |
| Излезен капацитет | 35V, 0,5A макс | |
| Времетраење на излезот | 500 ms | |
| Систем за HF | 24,125 GHz CW радар, ISM опсег | |

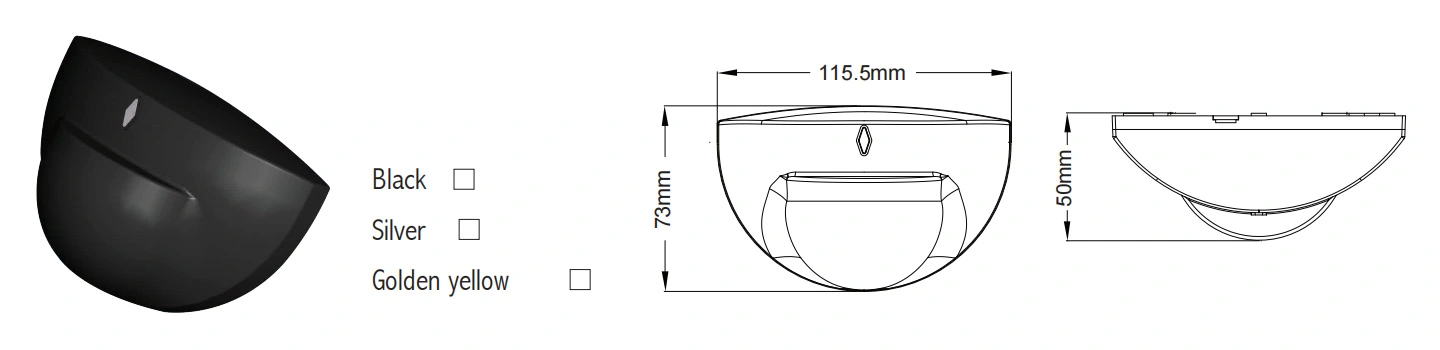

| Боја на капакот | Црна/Сребрена/Златно жолта | |
| Седиште за инсталација | Инсталација на ѕид | |
| Висина на монтирање | 2,0м до 3,5м | |
| Агол на откривање | 90° (поставување на ѕид) може да се направи според побарувачката на клиентите | |
| Опсег на откривање | 1 m (максимален сензибилитет, сонда нормална на земјата) 7м (максимален сензибилитет, сонда напред) |
|
| Работна температура | -20°C~50°C | |
| Работна влажност | <93% RH | |
1. Прифатете го модулот за сензор за микробранови радари со висока доверливост од 24,125 GHz K.
2. Работа во различни средини (Топло, влажно, бучно и ветровито. Без интервенирање на други подвижни предмети, цицајте како автомобил во движење или животни)
3. Мал и практичен дизајн, широко користен за различни видови сензорни врати.
4. Прифатете ја напредната технологија на сензори на Светската здравствена организација, безопасна за здравјето.

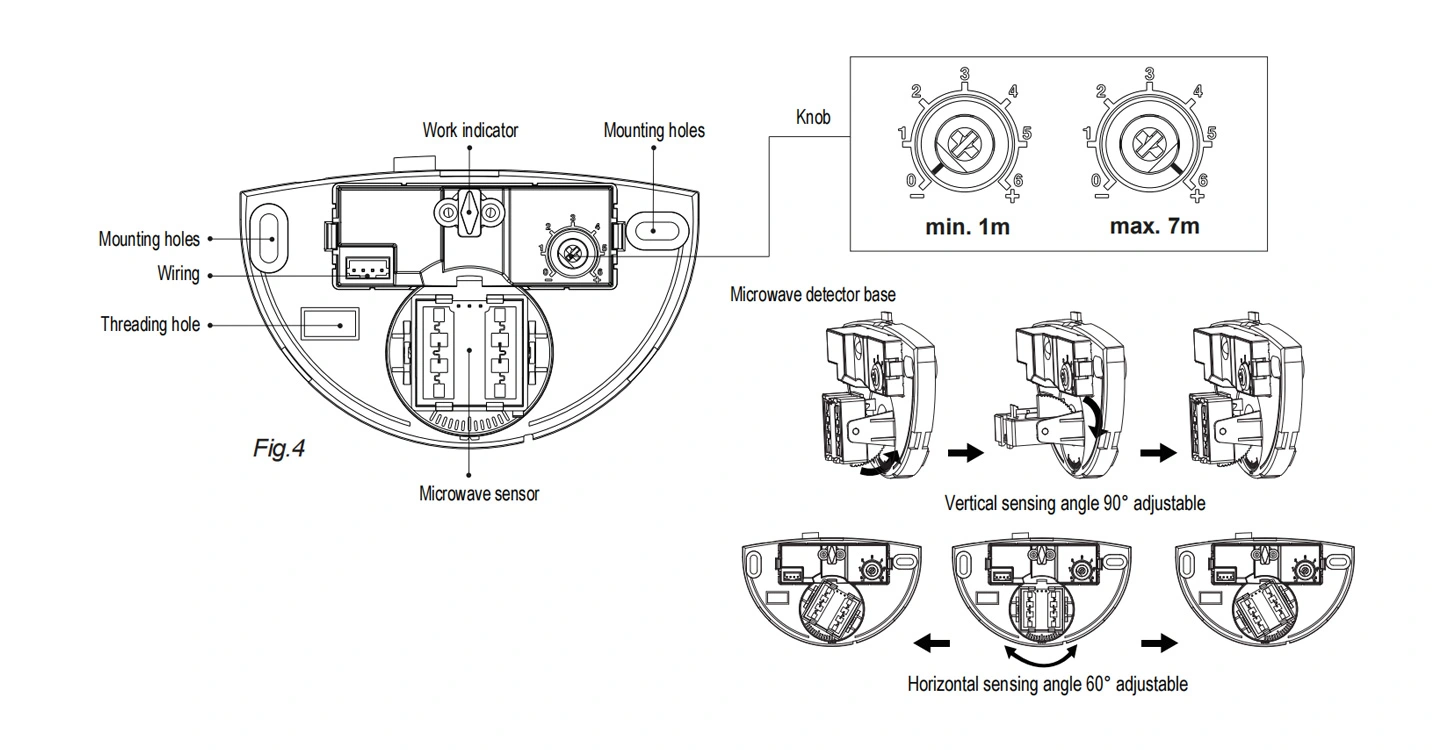

5. Растојанието и аголот на чувствителноста може да се прилагодат за да се задоволат барањата на различни сцени.

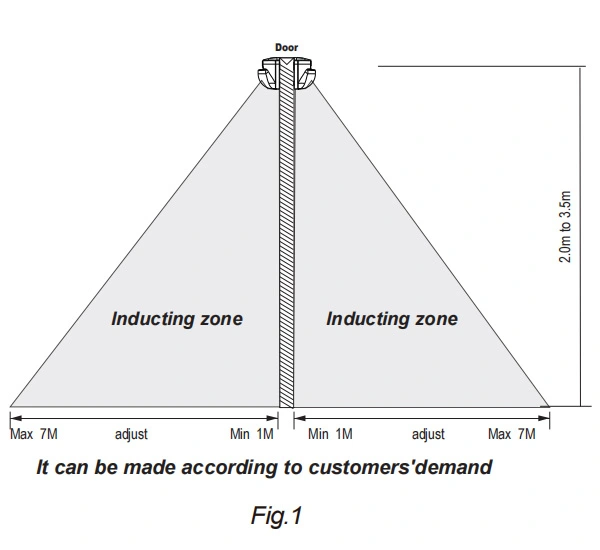

За да се сврти целосно спротивно од стрелките на часовникот е минималното растојание (приближно 1 m), целосно во насока на стрелките на часовникот е максималното (приближно 7 m). Ако растот на човекот,
фигурата и брзината на движење се менуваат, откривањето исто така ќе се промени, односно поголемата брзина ќе доведе до пократко растојание за откривање.
Ова растојание за откривање е растојанието што се прилагодува кога детекторот е свртен напред. При инсталирање на сензорот, прилагодување на аголот на чувствителност
и растојанието според практичната сцена. Само обезбедете доволно растојание за да ја отворите вратата. Не поставувајте подолго сензори
растојание во случај на погрешно активирање до вратата од минувачите или автомобилот.
Забелешка: кога го користите овој производ, прилагодете ја чувствителноста (опсег на откривање) на соодветна вредност, но максималната за да се избегне
абнормална реакција предизвикана од лесното откривање на погрешно движење со дување лисја и завеси, мали животни или мешање
на електрична мрежа и електрична опрема. Сето горенаведено ќе доведе до реакција на грешка. Кога производот не работи нормално,
Ве молиме обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте ја. Човечкото движење ќе предизвика индукција на сензорот, па кога сте под
функционалното тестирање, напуштете го индукцискиот регион и не се движите за да спречите континуирана работа на сензорот.

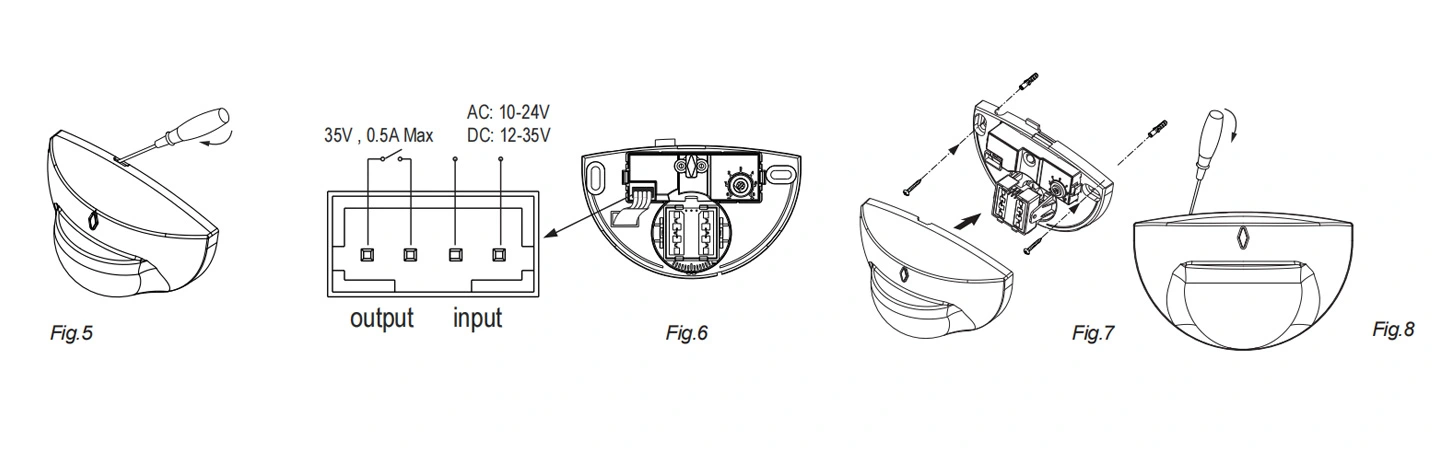

Чекор 1 Отстранете го капакот пред да го инсталирате производот. (како Сл. 5.)
Чекор 2 Обележете ја позицијата на дупката со молив откако ќе одредите каде сакате да го инсталирате производот.
Забелешка: Ако е дрвен ѕид, нема потреба да користите пластична завртка за проширување, само прицврстете ја завртката со шрафцигер.
Чекор 3 Дупчете ги дупките на ѕидовите каде што има ознака со молив со електрична дупчалка и добијте ја пластичната експанзија внатре во дупката.
Чекор 4 Поврзете го кабелот со производот преку отворите за влез на каблите. (како на слика 6.)
Чекор 5 Користејќи ги завртките, инсталирајте ја основата на избраната позиција и прилагодете го копчето. (како на слика 7.)
Чекор 6 Прицврстете го капакот на основата што е поставена на ѕидот. (како на сликата 7.)
Отворете за да го прилагодите сензорот по монтажата: вметнете го шрафцигерот во спојот помеѓу капакот и основата и откорнете го капакот. (Сл.8)
Следниве ситуации ќе доведат до реакција на грешка.
1,Да се инсталира на објектот што се лула ќе доведе до реакција на грешка.
2, Тресечката завеса разнесена од ветрот ќе доведе до реакција на грешка. Ве молиме изберете го соодветното место за инсталирање.
3,Да се инсталира таму каде што сообраќајот е зафатен ќе доведе до реакција на грешка.
4, Искри произведени од некоја опрема во близина ќе доведат до реакција на грешка.
