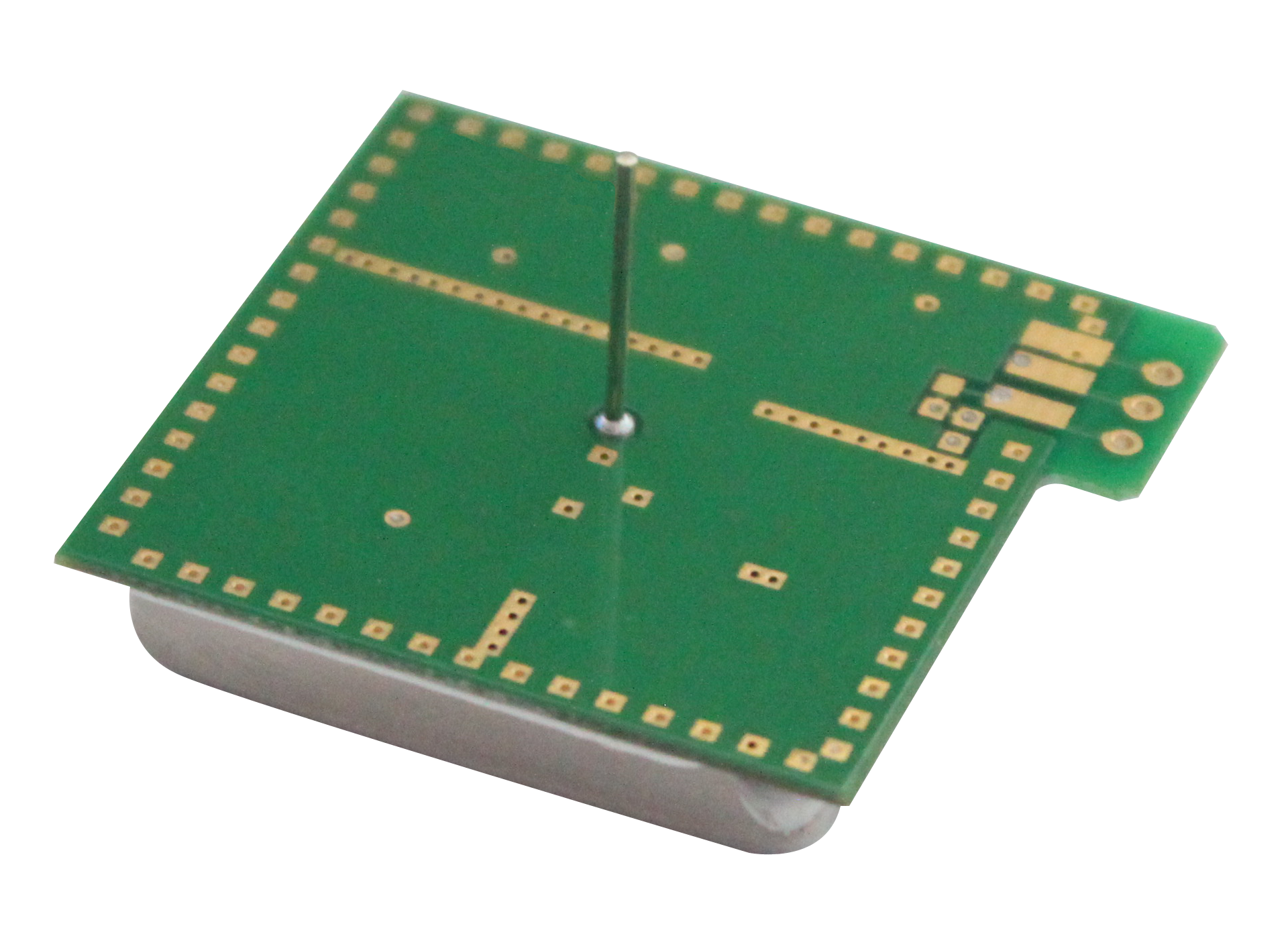

Инсталација на таванот Модул за микробранови сензор од 5,8 GHz
Модулот за микробранови сензор за инсталација на таванот 5,8 GHz е модул за би-статички доплер трансивер со C-Band. Тој е вграден резонаторски осцилатор (CRO). , ја олеснува обработката на сигналот и го олеснува поврзувањето со контролорот.
Модел:PD-V1
Испрати барање
Модулот за микробранови сензор за инсталирање на таванот 5,8 GHz е модул за би-статички доплер трансивер со C-бенд. Тој е вграден осцилатор за резонатори (CRO). , ја прави обработката на сигналот поедноставна и го олеснува поврзувањето со контролорот.
Инсталација на таванот Модулот за микробранови сензор од 5,8 GHz е идеално погоден за сензор за зафаќање кај автоматските прекинувачи за осветлување. Инсталација на таванот Модулот за микробранови сензор од 5,8 GHz може да се користи и за детектори за натрапници за монтирање на таван.
|
Примена на модул за сензор за микробранови 5,8 GHz за инсталација на таван
lИнтелигентен прекинувач
lНиска излезна безжична енергија |
Според EN 300440-V2.1.1, EN 62479:2010, RED директива-2014/53/eu Според FCC Дел 15.249 Според EN 62321,ROHS директива-2011/65/eu Според директивата REACH-1907/2006/ec |
|
Шема на зрак на антена (секаде насочен)
|
Големина на производи
|
| Параметар | Белешки | Мин | Тип | Макс | Единици | ||||
| Поставување на фреквенција | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Зрачена моќност (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Време на порамнување |
|
5 |
|
10 | Госпоѓица | ||||
| Јачина на примен сигнал | 2 | 150 | 200 | 300 | μVp-p | ||||
| Бучава | 3 | 100 | 150 | 200 | mVrms | ||||
| Напон на напојување |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Тековна потрошувачка |
|
18 | 20 | 25 | mA | ||||
| Фреквенција на повторување на пулсот | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Ширина на пулсот | 4 | 15 | 50 | 70 | μSec | ||||
| Работна температура |
|
-15 | 22 | 75 | ℃ | ||||
| Тежина |
|
6.0 | 6.5 | 7.0 | g | ||||
Забелешка1: Зрачените емисии се дизајнирани да ги исполнуваат правилата на FCC.
Забелешка2: Јачината на примениот сигнал (RSS) се мери со вкупна загуба на патеката во 1 начин од 36 dB.
Забелешка3: Напоните на бучавата се мерат од 10 Hz до 100 Hz на излезната порта, внатре во анехоична комора.
Забелешка 4: Работа со пулс
