Доплер радарски сензор
Доплер радарскиот сензор може да навлезе во стаклото, пластиката и дрвото, така што сензорот за микробранова печка може да се вгради во сензорот направен од одредена дебелина на стакло, пластика или дрво. На пример, апликацијата за осветлување, само ако се поврзете како што е прикажано подолу, можете да ги промените заедничките светла во светла со автоматско сензорирање.

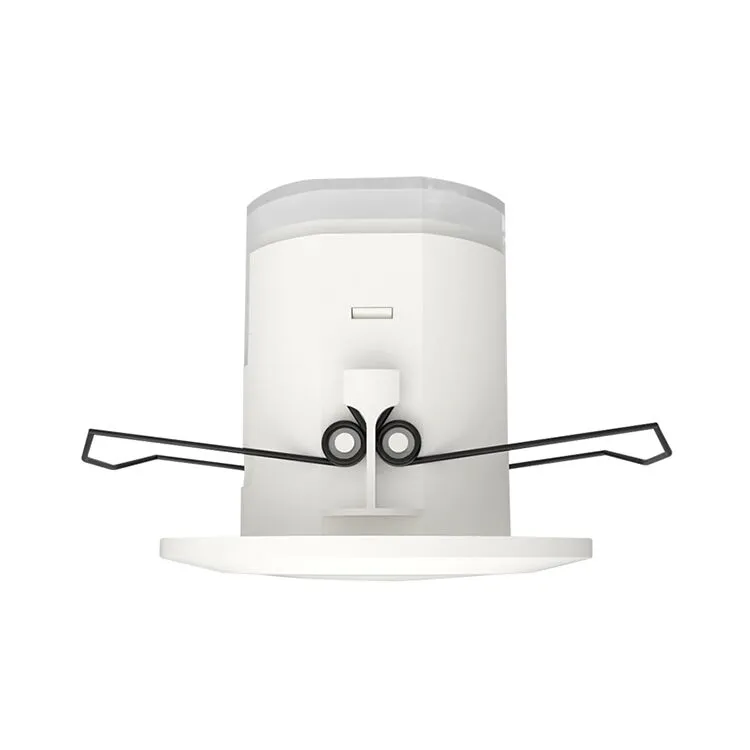

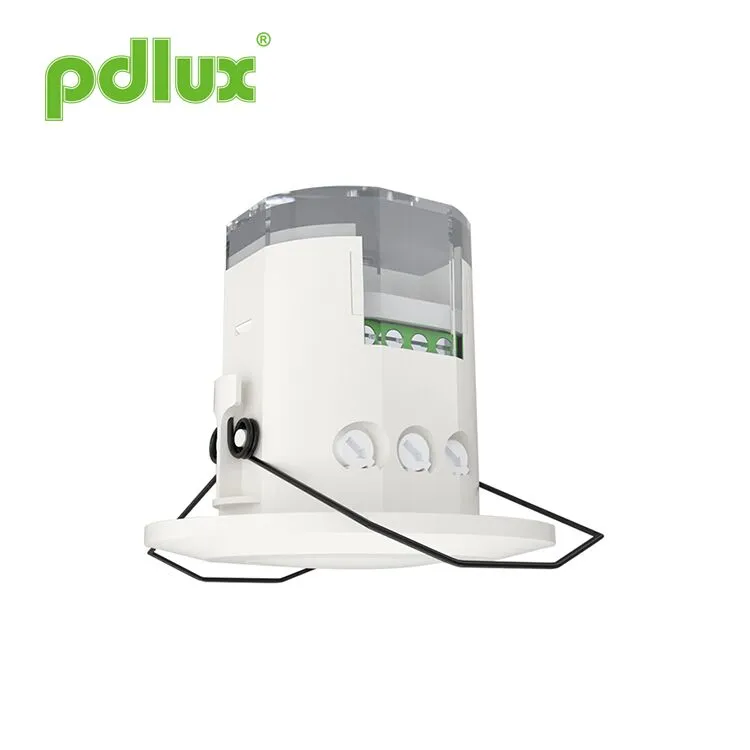

Модел:PD-MV1018A
Испрати барање
Резиме
Ова е дигитален микробранови сензор со висока прецизност чиј опсег на откривање е 360° и работна фреквенција е 5,8 GHz. Се заснова на доплер принцип кој ги интегрира емитирањето и примањето. Усвојува MCU (Микро контролна единица) што значително ја зголемува нејзината прецизност и ја намалува стапката на дефект. Тој е нежен по изглед и компактен по структура. Може самостојно да се поврзе со товарите или лесно да се вградува во внатрешноста на светилките со абажур од стакло или пластика. Широко се применува во премин, бања, лифт, домаќинство или други јавни површини за безбедносна заштита или заштеда на енергија. Се применува за неколку технички патенти и е совршен избор за вашето интелигентно живеење.
Карактеристики
1. Штета без зрачење: неговата моќност на предавателот е помала од 0,3 mW, што не му штети на човечкото тело.
2.Сигурни и стабилни перформанси: применува RC филтрирање и дигитално филтрирање во дигиталната обработка. Ја користи и технологијата за дигитално нула активирање, односно во нулта точка ќе биде автоматски поврзана или автоматски исклучена. Го користи релето со висока моќност Tyco за контрола на излезот, што обезбедува негова доверлива изведба. Усвојува чип за управување со енергија за да ги гарантира неговите стабилни перформанси на 100-240VAC.
Спецификации
|
Извор на енергија: 100-240VAC Фреквенција на напојување: 50/60Hz Номинално оптоварување: 1600W макс.волфрам (220-240VAC) 400W макс.флуоресцентни и LED (220-240VAC) 1000W макс.волфрам (100-130VAC) 250W макс.флуоресцентни и LED (100-130VAC) Моќност на пренос: <0,2 mW Работна температура: -15°C~+70°C |
Ниво на заштита: IP20, Класа II Поставување време: 8 секунди до 12 мин (прилагодливо) Агол на детекција: 360° Опсег на откривање: 2-10 m (радиус.) (прилагодлив) Контрола на светлина: 2-2000LUX (прилагодлив) Седиште за монтирање: внатре, монтирање на плафон Систем HF: електричен бран CW од 5,8 GHz, опсег ISM |

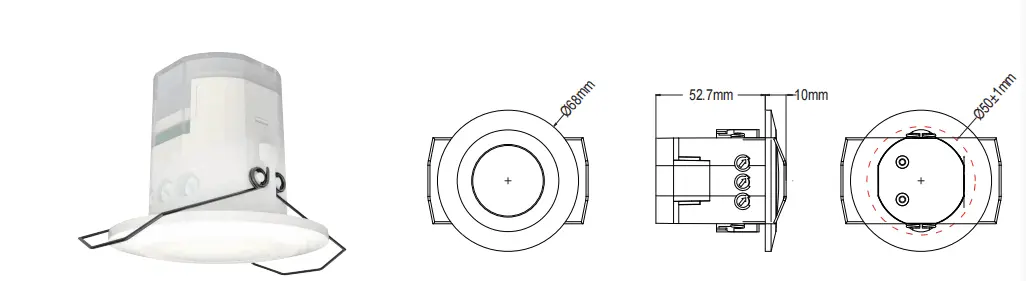

Информации за сензорот
Апликации
Микробрановата печка може да навлезе во стаклото, пластиката и дрвото, така што сензорот за микробранова печка може да се инсталира во внатрешноста на сенка направена од одредена дебелина на стакло, пластика или дрво. На пример, апликацијата за осветлување, само ако се поврзете како што е прикажано подолу, можете да ги промените заедничките светла во светла со автоматско сензорирање.
Можете да инсталирате еден или повеќе внатре во таванот или подот за да го контролирате целиот премин.
Пријателски потсетник: при инсталирање на две или повеќе микробранови заедно, од вас се бара да држите 4 метри една од друга, инаку мешањето меѓу нив ќе доведе до реакција на грешка.
Начин на поставување еден: потенциометар
| Поставување опсег за откривање (чувствителност) | |
|
Опсегот на откривање е термин кој се користи за да се опишат радиусите на грубо кружното леење на земјата кога се инсталирани на висина од 2,5 m. За да го свртите копчето целосно спротивно од стрелките на часовникот е минималниот опсег, целосно во насока на стрелките на часовникот е максимумот. |
|
Забелешка: горенаведениот опсег за откривање се добива во случај на лице кое е високо помеѓу 1,6-1,7 m со средна фигура и се движи со брзина од 1,0-1,5 m/s. ако растот, фигурата и брзината на движење на лицето се променат, опсегот на откривање исто така ќе се промени.
Забелешка: кога го користите овој производ, ве молиме прилагодете ја чувствителноста (опсег на откривање) на соодветна вредност, но максимална за да се избегне абнормална реакција предизвикана од лесното откривање на погрешно движење со дување лисја и завеси, мали животни или мешање на моќта мрежа и електрична опрема. Сето горенаведено ќе доведе до реакција на грешка. Кога производот не работи нормално, обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте го. Човечкото движење ќе предизвика индукција на сензорот, па кога сте под функционално тестирање, оставете го индукцискиот регион и немојте да се движите за да спречите сензорот континуирана работа.
Пријателски потсетник: при инсталирање на две или повеќе микробранови заедно, од вас се бара да држите 4 метри една од друга, инаку мешањето меѓу нив ќе доведе до реакција на грешка.
|
|
| Поставување време | |
|
Може да се дефинира од 8 секунди (завртете целосно спротивно од стрелките на часовникот) до 12 минути (завртете целосно во насока на стрелките на часовникот). Секое движење откриено пред да истече ова време ќе го рестартира тајмерот. Се препорачува да се избере најкраткото време за прилагодување на опсегот на откривање и за извршување на тестот за одење. |
|
ЗАБЕЛЕШКА: Кога светлото ќе се исклучи автоматски, ќе биде потребно 1 секунда пред сензорот да биде подготвен да открие друго движење, односно, само сигналот откриен 1 секунда подоцна може да се вклучи автоматски. Тоа е главно за прилагодување на времето на одложување од моментот на откривање на сигналот и автоматско вклучување на светлото до автоматско исклучување на светлото. Можете да го дефинирате времето на одложување според вашата практична потреба. Но, подобро е да го намалите времето на одложување заради заштеда на енергија, бидејќи микробрановиот сензор има функција на континуирано сензорирање, односно секое движење откриено пред да истече времето на одложување повторно ќе го вклучи тајмерот и светлото ќе остане вклучено. само ако има човек во опсегот за откривање.
|
|
| Поставка за контрола на светлината | |
|
Може да се дефинира во опсег од 2~2000 LUX. За да го свртите копчето целосно спротивно од стрелките на часовникот е околу 2 лукса, целосно во насока на стрелките на часовникот е околу 2000 лукс. Кога ја прилагодувате зоната за откривање и го изведувате тестот за одење на дневна светлина, треба да го завртите копчето целосно во насока на стрелките на часовникот. |
| Забелешка: Ве молиме не ги приспособувајте трите функционални копчиња до вишок. Тоа е затоа што трите функционални копчиња беа директно поврзани со компонентите, има мал затворач во секоја од трите компоненти. нон-стоп се врти. Ограничувањето за прилагодување на опсегот е 270°, ве молиме обрнете внимание на ова. | |
Инсталација
Исклучете го напојувањето.
Поставете цевки со навој во кабелот за напојување и контролната линија.
Поврзете го напојувањето и оптоварувањето со сензорот според дијаграмот на линијата за поврзување.
Свртете ги копчињата на идеални услови
(Ве молиме, дефинирајте ги поставките според горенаведениот дел НАЧИН НА ПОСТАВУВАЊЕ.).
1,Да се инсталира на објектот што се лула ќе доведе до реакција на грешка.
2, Тресечката завеса разнесена од ветрот ќе доведе до реакција на грешка. Ве молиме изберете го соодветното место за инсталирање.
3,Да се инсталира таму каде што сообраќајот е зафатен ќе доведе до реакција на грешка.
4, Искри произведени од некоја опрема во близина ќе доведат до реакција на грешка.
Грешка и решение
| Грешка | Причина за неуспех | Решение |
| Товарот не работи. | Светлосното осветлување е погрешно поставено. | Прилагодете ја поставката на товарот. |
| Товарот е скршен. | Променете го товарот. | |
| Напојувањето е исклучено. | Вклучете го напојувањето. | |
| Товарот работи цело време. | Постои континуиран сигнал во регионот на детекцијата. | Проверете ги поставките на областа за откривање. |
| Товарот работи кога не е откриен сигнал за движење. | Светилката не е добро инсталирана, така што сензорот не успева да открие сигурни сигнали. | Повторно прилагодете го местото за инсталација. |
| Сигналот за движење го открива сензорот (движење зад ѕидот, движење на мали предмети итн.) | Проверете ги поставките на областа за откривање. | |
| Товарот не работи кога е откриен сигнал за движење. | Брзината на движење е пребрза или дефинираната област за откривање е премала. | Проверете ги поставките на областа за откривање. |
● Ве молиме потврдете со претходна инсталација.
l За безбедносни цели, исклучете го напојувањето пред да започнете со инсталација и отстранување.
● Сите загуби предизвикани од неправилно работење, производителот не презема никаква одговорност.
Ние сме посветени на промовирање на квалитетот и доверливоста на производот, меѓутоа, сите електронски компоненти имаат одредени шанси да станат неефикасни, што ќе предизвика одредени проблеми.
Ова упатство, без наша дозвола, не треба да се копира за други цели.
