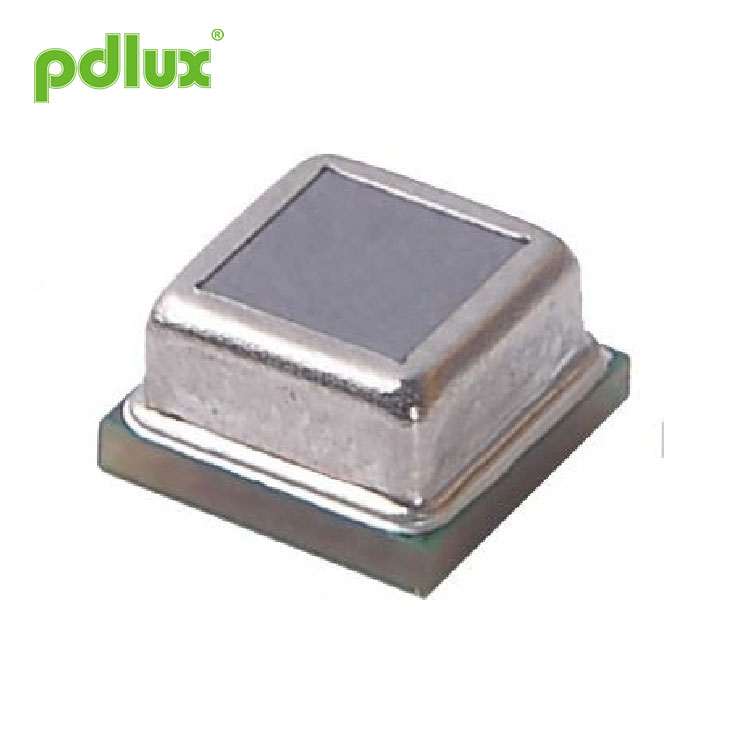

MINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензор
  • MINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензорMINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензор

MINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензор

Кога пироелектричниот инфрацрвен сигнал добиен од MINI SMD Four Element Anti Jamming дигитален пироелектричен инфрацрвен сензор го надминува прагот на активирањето во внатрешноста на сондата, внатрешно се создава пулс за броење. Кога сондата повторно добие таков сигнал, ќе помисли дека го примила вториот пулс. Откако ќе добие 2 импулси во рок од 4 секунди, сондата ќе генерира сигнал за аларм и REL иглата ќе има активирање на високо ниво.

Модел:PD-PIR-462LA-D

Испрати барање

MINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензор


Карактеристики
Мал метод на лемење на СМД за рефлорирање
Обработка на дигитален сигнал
Овозможете регулација на напојувањето за да заштедите енергија
Вграден филтер, силно анти-мешање
Прилагодлива чувствителност, време и контрола на светлината
Низок напон, потрошувачка на микро енергија
Апликација
Откривање на инфрацрвено движење
Интернет на нештата
Носиви
Паметни домашни апарати, дома
Паметни светилки
Безбедност, автомобилски производи против кражба
Систем за следење на мрежата, итн


Product and recommended pad size diagram of MINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензор


Basic parameters of MINI SMD четири елементи со анти-заглавувачки дигитален пироелектричен инфрацрвен сензор
Сè што е над рејтингот во следната табела може да предизвика трајно оштетување на уредот. Долготрајната употреба во близина на номиналната вредност може да влијае на сигурноста на уредот.

Параметри

Симбол

Мин

Макс

Единица

Забелешка

Напон

VDD

2.2

3.7

V



Агол на поглед



X = 110 °

Y = 90 °

°

Аголот на видното поле е а

теоретска вредност

Температура на складирање

ТСТ

-40

80



Откријте бранови должини

λ

5

14

Јас сум



Внатрешен блок дијаграм


Услови за работа (Т = 25 ° C, VDD = 3V, освен ако не е поинаку наведено)

Параметри

Симбол

Мин

Тип

Макс

Единица

Забелешка

Supply Напон

VDD

2.2

3

3.7

V



Работна струја

IDD

9

9.5

11

μA



Праг на чувствителност

ВСЕНС

90



2000

μV



Излез REL

Ниска излезна струја

IOL

10





mA

VOL <1V

Излезна висока струја

IOH





-10

mA

VOH> (VDD-1V)

Време на заклучување на излез на ниско ниво на REL

ТОЛ



2



s

Не се прилагодува

Време на заклучување на излезот на високо ниво REL

ТОХ

2



3600

s



Внесете SENS / ONTIME

Напон input range



0



VDD / 2

V

The adjustment range is between 0V and VDD / 2

Струја на пристрасност на влез



-1



1

μA



Овозможете OEN

Влезен низок напон

ВИЛ

Помеѓу 0,8V-1,2V

е област на хистереза

0.8

V

Ниво на висок до низок праг на OEN

Влезен висок напон

VIH

1.2





V

Ниво на висок праг на ОЕН

Внесете ја струјата

II

-1



1

μA

Vss<VIN<VDD

Оскалатори и филтри













Фреквенција на прекинување на филтерот со низок премин







7

Hz



Фреквенција на прекинување на филтерот со висок премин







0.44

Hz



Фреквенцијата на осцилаторот на чипот

FCLK





64

kHz




Режим на активирање на излез

Кога пироелектричниот инфрацрвен сигнал добиен од сондата го надминува прагот на активирањето во внатрешноста на сондата, внатрешно се генерира пулс за броење. Кога сондата повторно добие таков сигнал, ќе помисли дека го примила вториот пулс. Откако ќе добие 2 импулси во рок од 4 секунди, сондата ќе генерира сигнал за аларм и REL иглата ќе има активирање на високо ниво.
Покрај тоа, сè додека примената амплитуда на сигналот надминува повеќе од 5 пати поголема од прагот на активирањето, потребен е само еден пулс за активирање на излезот на REL. Следната слика е пример за логички дијаграм за активирање. Во случај на повеќе активирачи, времето на одржување на излезниот REL започнува од последниот важечки пулс.



Подесување на тајмингот ONTIME
Кога сондата ќе го открие сигналот за движење на човечкото тело, тој ќе излезе на високо ниво на иглата REL. Времетраењето на ова ниво се одредува според нивото што се применува на пинот ONTIME (видете ја табелата подолу). Доколку уредот на високо ниво REL генерира повеќе сигнали за активирање, сè додека е откриен нов сигнал за активирање, времето на REL ќе се ресетира, а потоа времето ќе се рестартира.

1. Работната струја е поврзана со избраниот отпор R. Колку е поголем отпорот, толку е помала работната струја. Просечната струја потрошена од R за време на REL ефективниот период на одложување е: IR â ‰ ˆ 0,75VDD / R. За време на периодот на неефикасно одложување, R не троши струја. Ако имате големи барања за потрошувачка на енергија и честопати сте во ефективниот временски период на одложување, се препорачува да го користите режимот за дигитално мерење на времето REL.


2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Забелешка: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.


Временска опрема

Setting time (s) (Типical value)

Опсег на напон на пински ВРЕМЕ

 Тип

Препорачана вредност на отпорник на делител (точност ± 1%)









Отпорник на влечење RH

Отпорност на повлекување RL

1

2

0 ~ 1 / 32VDD

1 / 64VDD

Не е објавено / 1 милион

0R

2

5

1 / 32VDD ~ 2 / 32VDD

3 / 64VDD

1 милион

51К

3

10

2 / 32VDD ~ 3 / 32VDD

5 / 64VDD

1 милион

82K

4

15

3 / 32VDD ~ 4 / 32VDD

7 / 64VDD

1 милион

124К

5

20

4 / 32VDD ~ 5 / 32VDD

9 / 64VDD

1 милион

165К

6

30

5 / 32VDD ~ 6 / 32VDD

11 / 64VDD

1 милион

210К

7

45

6 / 32VDD ~ 7 / 32VDD

13 / 64VDD

1 милион

255К

8

60

7 / 32VDD ~ 8 / 32VDD

15 / 64VDD

1 милион

309К

9

90

8 / 32VDD ~ 9 / 32VDD

17 / 64VDD

1 милион

360K

10

120

9 / 32VDD ~ 10 / 32VDD

19 / 64VDD

1 милион

422К

11

180

10 / 32VDD ~ 11 / 32VDD

21 / 64VDD

1 милион

487К

12

300

11 / 32VDD ~ 12 / 32VDD

23 / 64VDD

1 милион

560К

13

600

12 / 32VDD ~ 13 / 32VDD

25 / 64VDD

1 милион

634K

14

900

13 / 32VDD ~ 14 / 32VDD

27 / 64VDD

1 милион

732K

15

1800

14 / 32VDD ~ 16 / 32VDD

29 / 64VDD

1 милион

825К

16

3600

15 / 32VDD ~ 16 / 32VDD

31 / 64VDD

1 милион

953К


Поставки за чувствителност

НЕ

SENS пински напон

 НЕ

SENS пински напон



Напон range (VDD)

Централен напон (VDD)



Напон range (VDD)

Централен напон (VDD)

0

0 ~ 1/64

1/128

16

16/64 ~ 17/64

33/128 година

1

1/64 ~ 2/64

3/128

17

17/64 ~ 18/64

35/128 година

2

2/64 ~ 3/64

5/128

18

18/64 19/64

37/128 година

3

3/64 ~ 4/64

7/128

19

19/64 ~ 20/64

39/128

4

4/64 ~ 5/64

9/128

20

20/64 ~ 21/64

41/128 година

5

5/64 ~ 6/64

11/128

21

21/64 ~ 22/64

43/128 година

6

6/64 ~ 7/64

13/128

22

22/64 ~ 23/64

45/128 година

7

7/64 ~ 8/64

15/128 година

23

23/64 ~ 24/64

47/128 година

8

8/64 ~ 9/64

17/128

24

24/64 ~ 25/64

49/128 година

9

9/64 ~ 10/64

19/128 година

25

25/64 26/64

51/128 година

10

10/64 ~ 11/64

21/128 година

26

26/64 ~ 27/64

53/128 година

11

11/64 ~ 12/64

23/128 година

27

27/64 ~ 28/64

55/128 година

12

12/64 ~ 13/64

25/128 година

28

28/64 ~ 29/64

57/128 година

13

13/64 ~ 14/64

27/128

29

29/64 ~ 30/64

59/128 година

14

14/64 ~ 15/64

29/128

30

30/64 31/64

61/128 година

15

15/64 16/64

31/128 година

31

31/64 ~ 32/64

63/128 година


The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.


Поставки за игла на OEN

OEN е игла за овозможување на REL излез. Кога OEN внесува низок напон, излезот REL е секогаш мал; кога ОЕН внесува висок напон, кога пинот PININ / NPIRIN ќе почувствува нормален сигнал за активирање на човечкото тело преку сензорот, REL излегува на високо ниво се додека нема сигнал за активирање на човечко тело и поминува REL По времето на тајмингот, REL излегува ниско ниво. По заштитено време од околу 2 секунди, сигналот за човечкото тело може повторно да се насети. OEN пинот може да се поврзе со фоторезистор или фотодиода за да се реализира функцијата да не работиме преку ден и да работиме ноќе.

Типical application circuit
Пример за примена на триода



Лемење со рефлора
Инструкции за лемење на сензорот
При лемење со вентил, следете ја кривата на температурата прикажана на сликата подолу. Сè што ја надминува температурата на рефлексот прикажано на сликата подолу, мора однапред да се консултира со инженерот за продажба.


Пакување


Забелешка: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Забелешка for welding
Не надминувајте ја максималната температура на кривата на температурата прикажана на горната слика, инаку може да предизвика деградација на перформансите на сензорот.
Не повторувајте лемење со вентил и повторено загревање и расклопување, што сериозно ќе влијае на животот и перформансите на сензорот и не е опфатено со гаранцијата за производот.
Не користете корозивни хемикалии за чистење на оптичкиот филтер (може да се користи апсолутен етанол), што може да предизвика дефект или дефект на сензорот. Не користете го веднаш откако ќе се постави сензорот, препорачливо е да го користите по 1 час.
Be careful not to touch the terminals with metal pieces or hands. Забелешка for welding:

Опсег на работна температура (влажност) на животната средина
> Temperature: Working temperature: -30℃~+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Температура на складирање: -40℃~ +80℃
> Влажност: Работна влажност: â ‰ ¤ 85% RH (не треба да се замаглува или замрзнува)
Влажност на складирање: â ‰ ¤ 60% RH
> Во однос на употребата на температурата на околината и обемот на адаптација, таа се однесува на температурата и влажноста што можат да го направат сензорот да работи континуирано, а не континуираната гаранција за работа за издржливост и отпорност на околина. Кога се користи во средина со висока температура и висока влажност, сензорот ќе го забрза стареењето.

Други размислувања
> Погрешно работење може да се појави поради електротермички шум, како што се статички електрицитет, молња, мобилни телефони, радија и светло со висок интензитет.
term Терминалниот производ на клиентот треба да се инсталира цврсто за да се избегне дефект предизвикан од ветер и тресење.
> beе се оштети по силни вибрации или удари и ќе предизвика дефект. Ве молиме избегнувајте вибрации или удари со висока јачина.
> Овој производ не е водоотпорен и водоотпорен производ. Треба да биде водоотпорен, отпорен на прашина, анти-кондензација и анти-мраз кога го користите.
> Ако корозивниот гас испари во работната средина, тоа ќе предизвика дефект.
