Аларм за пасивен инфрацрвен детектор

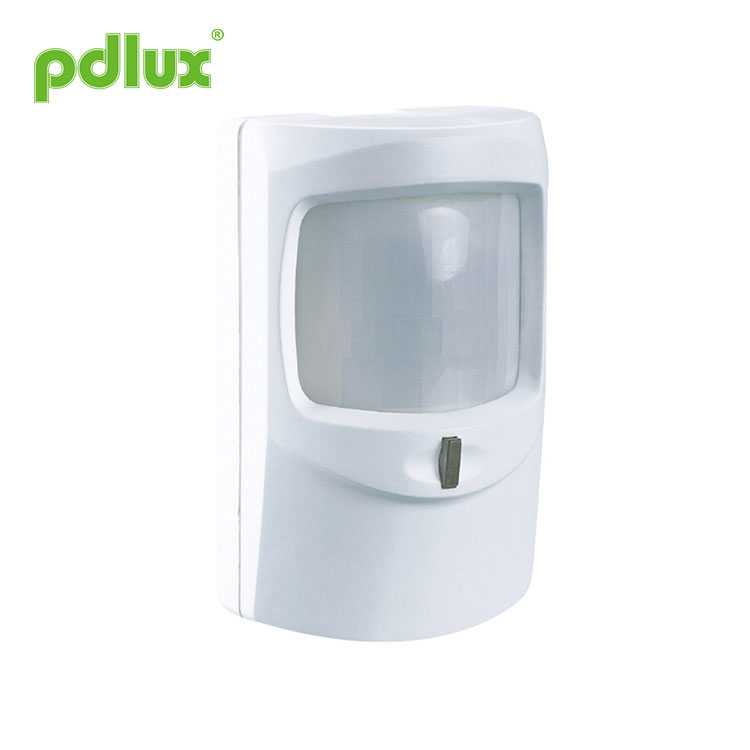

Упатство за аларм за сензор PD-AL6

Резиме Производот е нов тип сензорски прекинувач; усвојува детектор за инфрацрвена енергија, IC и SMD технологија. Кога некој ќе влезе во опсегот за откривање на производот, функционирањето на инфрацрвениот сензор и излезниот сигнал до неговата усогласена контролна единица, контролната единица ќе алармира.

Високи пречки имун;
· Прекинувач;
· Спречете дизајн на лажни аларми: можете да изберете сензор еднаш или двапати за да излезете со поставување на скокач.
· Инсталација е флексибилна и удобна;

Спецификации

Извор на енергија: 8~16V/DC
Време на загревање: 60 секунди
Агол на детекција: 140°
Висина на монтирање: 1,5~3,5m
Опсег на откривање: 12 m (макс)
Работна температура: -10℃~+40℃
Влажност при водење: <93% RH

Информации за сензорот

Монтирање

Одвртете ја крајната завртка и отворете го предниот капак;
Олабавете ја ПХБ за фиксирање на завртката;
Отстранете ја ПХБ до крајната површина и извадете ја ПХБ;
Дупки за вкрстување на линијата на задниот капак;
Поминете ја жицата по отворот за жица што се наоѓа на задната страна на задниот капак и вметнете ја низ подготвената дупка.
Фиксирајте го задниот капак на избраната положба;
Поврзете ја жицата за напојување и сигналот на приклучниот блок според следниот дијаграм, заменете ја ПХБ во задниот капак.; Поставете вертикално прилагодување и затегнете ја завртката на ПХБ;
Затворете го предниот капак и затегнете ја завртката.

Врска-жица

Терминал 1 се поврзува со негативен напон „-“ Терминалот 2 се поврзува со позитивен напон „+“ Терминал 3 и 4 — жица за сигнал за манипулации Поврзете се со контролната единица, кога ќе го затворите предниот капак, жицата за сигналот се поврзува директно, кога ќе се отвори предниот капак, врската се прекинува и дава еден сигнал до контролната единица. Терминал 5 и 6 — РЕЛЕЈ Излезен терминал на сензорот.

Поставување скокач

Тампер тест

1. Без затегнување на завртката затворете го детекторот;
2. Поставете ја контролната единица во режим „Armed“;
3. Отстранете го предниот капак, прекинувачот за манипулации ќе ја активира контролната единица за аларм;
4. Затворете го предниот капак, контролната единица престанува да алармира

Тест за одење

1. Вклучете го напојувањето, ЛЕР е црвена и трепка еднаш на секои 0,5 секунди, по 60 секунди единицата влегува во стабилна состојба;
2. Поставете го скокачот на позиција „насети еднаш за излез“, одете Во полето за откривање, кога единицата ќе открие сигнал еднаш, сигналот се емитува, а LED-то светло портокалово;
3. Поставете го скокачот на позиција „sense twoly to output“, одете во полето за откривање, кога единицата детектира сигнал еднаш, LED свети зелена, а потоа во рок од 15 секунди кога ќе го открие вториот сигнал, сигналот излегува и LED светлото портокалова.

Забелешка

Избегнувајте изложување на детекторот на директен силен проток на воздух, нестабилни извори на температура и директна сончева светлина.

● Ве молиме потврдете со претходна инсталација.
● Ве молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
l Проверете дали сте го исклучиле напојувањето поради безбедносни цели.
● Неправилното работење предизвика загуби, производителот не презема никаква одговорност.

Посветени сме на промовирање на квалитетот и доверливоста на производот, но сепак, сите електронски компоненти имаат одредени веројатности да станат неефикасни, што ќе предизвика одредени проблеми.
Ова упатство, без наша дозвола, не треба да се копира за други цели.
