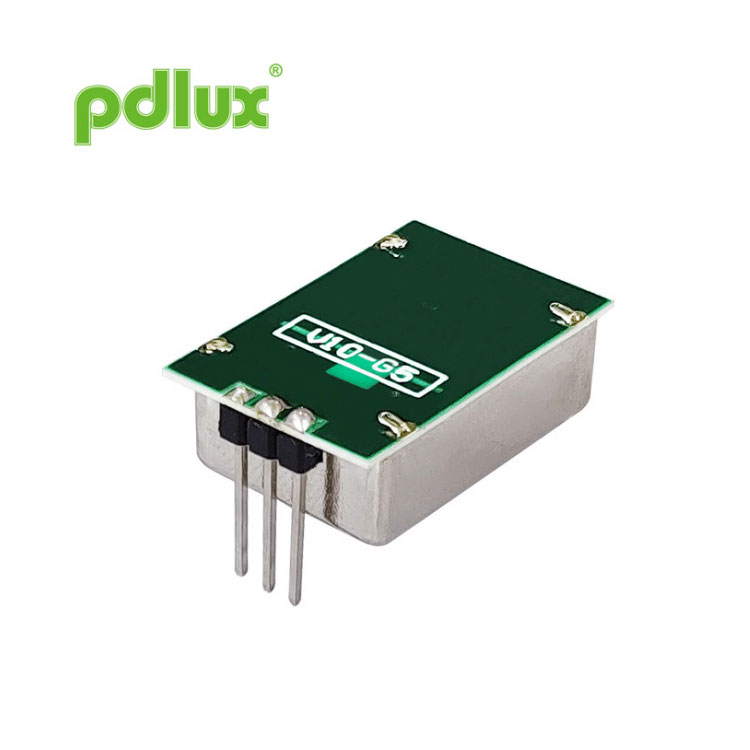

PD-V10-G5 Минијатурен микробранови трансивер со X-Band Единица за детектор на движење
Направени дома во фабриката на Pdlux во Кина, ние сме признат производител и добавувач на минијатурен микробранови транссивер за детектор на движење PD-V10-G5 PD-V10-G5.
Испрати барање

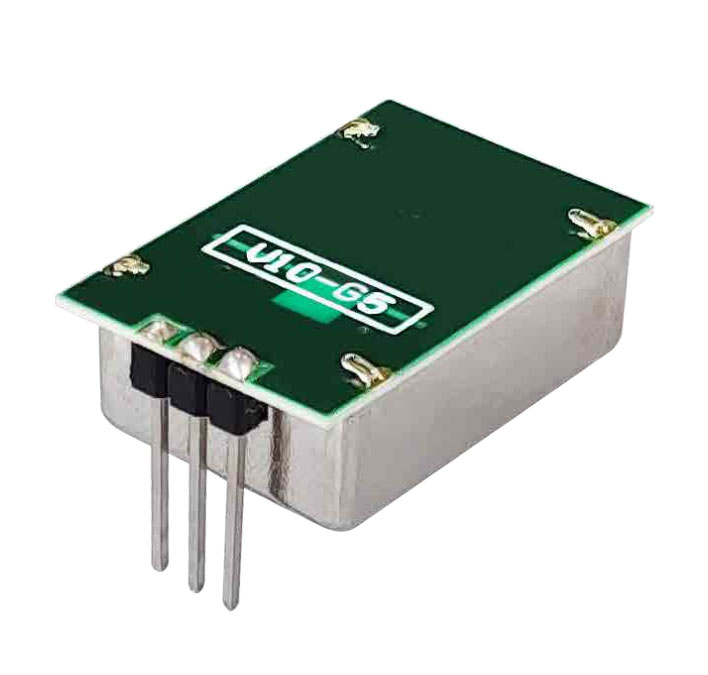

Единицата, сместена во метална конзерва, има осцилатор стабилизиран со диелектричен резонатор, кој обезбедува стабилна работа во широк температурен опсег или во CW или низ пулсен режим на циклус и интегриран homodyne приемник за зголемена чувствителност и доверливост.
Оваа фамилија на модули е достапна со напон на напојување +5v или +3v.
Основниот принцип на работа се состои во откривање на поместувањето на фреквенцијата помеѓу пренесениот и примениот сигнал
рефлектирано назад од подвижен предмет во видното поле на единицата.
Уредот произведува излезен сигнал на ниско ниво кој може да се засили и обработи за да обезбеди звучен или визуелен аларм
сигнализира и користи евтини техники за производство на површинска монтажа, кои се на терен докажано како груби и
сигурен.
| Дел БР. | Земја | Фреквенција | Коментари |
| PD-V10-501 | ОК | 10,587 GHz (5V) | |
| PD-V10-502 | САД | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Белгија, Холандија, Италија | 10,525 GHz (5V) | Ја исполнува директивата за RED |
| PD-V10-301 | ОК | 10,587 GHz (3V) | |
| PD-V10-302 | Белгија, Холандија, Италија | 10,525 GHz (3V) | Ја исполнува директивата за RED |
| Фреквенција | Видете ја табелата над |
| Излезна моќност (мин.) | 5 dBm EIRP |
| Работен напон | +5 V ± 0,25 V +3 V ± 0,15 V |
| Работна струја (CW) | 25 mA (макс) 20 mA (тип) |
| Хармонични емисии | <-30 dBm |
| Просечна струја (5% DC) | 1 mA тип. |
| Ширина на пулсот (мин.) | 5 µсек |
| Циклус на работа (мин.) | 1% |
| Фреквенција на повторување на пулсот | 2-4 KHz |
| Чувствителност (за сооднос S/N од 10 dB) | -84 dBm |
| Шум (мерен во пропусен опсег од 3 Hz до 80 Hz) | < 30 µV |
| Добивка | 5 dBi |

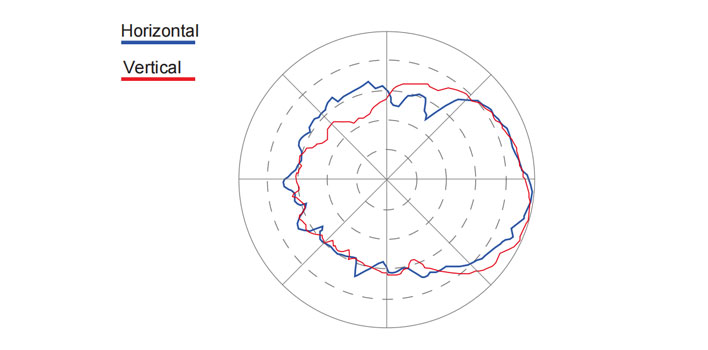

| -3 dB Ширина на зрак | |
| Е авион | 50° |
| H Авион | 60° |
| Тежина | 4 гр |

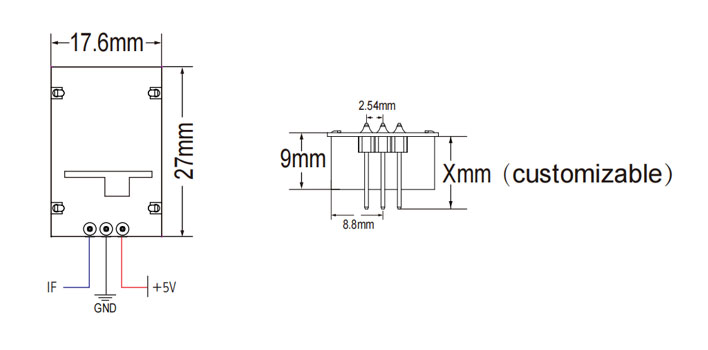

| Закачете ги конектори за заглавие | Растојание од 2,54 мм X3 |
| Во согласност со RoHS | |
| Моќност/температура. Коефициент (над опсегот на работна температура) | 3 dB |
| Фреквенција / Темп. Коефициент (над опсегот на работна температура) | 6,5 MHz |
| Работна температура | -20°C до +70°C |
Јачината на излезот на сензорот (опсегот на откривање) зависи од односот сигнал/шум. Повисоко или пониско од номиналната работна температура, сензорот исто така може да работи, но перформансите ќе се намалат. За да се избегне оштетување на уредите, треба да се внимава при ракување. Правилно електростатско празнење (ESD) треба да се почитуваат мерки на претпазливост во сите фази на складирање, ракување, склопување и тестирање.
