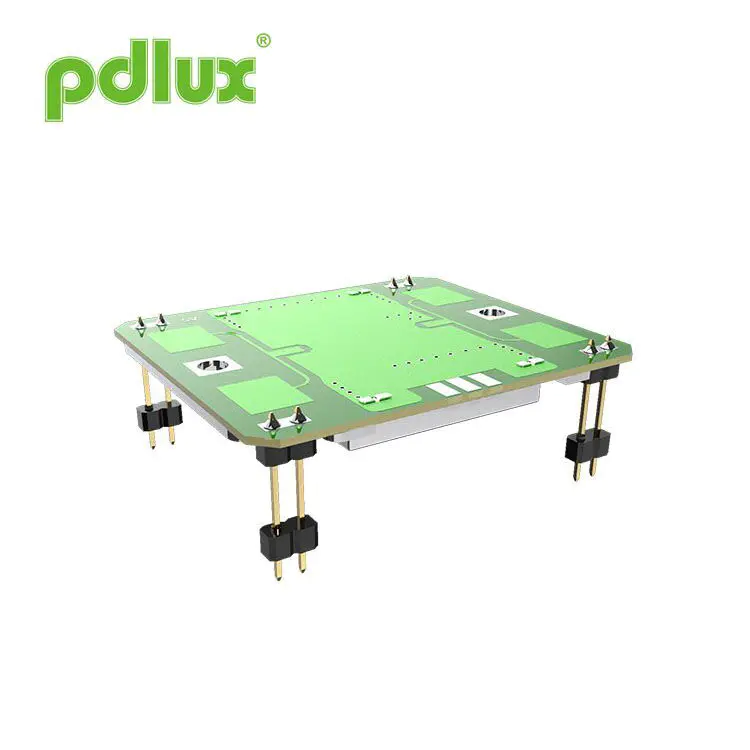

PD-V9-H X-Band Doppler модул со откривање на широк агол
Барате сигурен и енергетски ефикасен сензор за движење на радарот? PD-V9-H X-Band Doppler модул со широко откривање на агол е вашиот идеален избор. Тоа е модул на радарски радар на Х-опсег, кој работи помеѓу 10.525GHz и 10,687GHz. Се одликува со широка откривање на рамнината H и тесна прецизност на E-авион, што ја прави добро прилагодена за апликации како што се безбедносно следење, светла за сензори за движење, автоматски врати и други системи за откривање на мобилни објекти. За барањата со мала моќност, корисниците можат да се префрлат на режимот PWM за ефикасно да ја намалат струјата на работа. Поддржано со брза испорака и зависна поддршка по продажбата, тоа е доверлива опција за широк спектар на решенија за паметни сензори.
Модел:PD-V9-H
Испрати барање
Големина
Карактеристики
- Поставување на фреквенција: 10.525-10.587GHz
- вклучително и лепенка антена
- ДРО: Диелектричен резонатор Осилато
- Низок DC струја од мозоци
- мала големина
- Усогласеност на Рохс
Спецификации
| Ставка | Спецификации | |
| Поставување на фреквенција | 10.525-10.587GHz (прилагодено според различни барања) | |
| Состојба | Ta = +25 c ， вино = +5 vdc | |
| Работен напон | +5,0 ± 0,5 VDC | |
| Оперативна струја | <32 мене тип. | |
| Излезна моќност | 20 MW (13 dBm) E.I.R.P. типи. | |
| Стабилност на фреквенцијата | ± 5 MHz макс. (ТА: -30 до +55 в) | |
| Чувствителност на загуба на враќање | -90 DBC Typ. | |
| Втора хармонична емисија | -40 DBM опсег | |
| Влез на антена (-3 dB) | Е-авион | Ном од 36 степени. (Оретичкиот целосен агол од 72 степени) |
| H-авион | Ном од 72 степени. (Оретичкиот целосен агол од 144 степени) | |
| RF интерфејс | Лепенка антена | |
| Температурен опсег | -30 до +55 C (стандарден обем на употреба), -40 до +80 C (максимален опсег на употреба) | |
| Регулатива за усогласеност | ЕТС 300 440 | |
Шема на зрачење
Краток вовед
Модулот PD-V9-H X-Band Doppler со откривање на широк агол работи во X-band. Оперативната фреквенција е во фреквенцискиот опсег од 10.525GHz до 10.687GHz. Корисниците треба да направат набавки засновани врз прилагодување според регулативите за фреквенција на земјата каде што се наоѓа. На пример, 10.525GHz, 1 0,587GHz, 10,687GHz. Сензорите за серии PD-V9 се користат во производи за апликации за безбедност и надзор, автоматски сензори на вратите, светла за мобилни сензори, сензори за IoT, сензори за брзина и разни производи за мобилни сензори.
Сензорот има откривање на голем агол H-рамнина и откривање на мал агол на EPLAN. Корисниците можат да го поправат сензорот под различни агли колку што е потребно за време на употребата. Како корисниците да сакаат работната струја на сензорот да биде што е можно помала, можете да го поставите режимот на напојување на сензорот во режимот PWM (должност циклус), кој може ефикасно да ја намали работната струја.
Се соочуваат можни проблеми
Кога корисниците наидуваат на следниве проблеми додека користат или директно го заменуваат оригиналниот сензор.
1. Прва употреба:
Кога за прв пат го користите сензорот PD-V9 серија и наидете на голема чувствителност или недоволна чувствителност, прво треба да го проверите статусот на поставување на добивка на колото за засилување. И дали методот на пресметување што го користи MCU за обработка на сигнали е соодветно. Општо земено, лесно е да се најде решение.
2 Можни проблеми што можат да се појават кога директно ги заменуваат претходно користените сензори:
Кога директно ги заменувате претходно користените сензори, може да има и проблеми со висока чувствителност и мала чувствителност, што може лесно да се реши. Едноставно зголемување на колото за засилување или намалување на добивката на колото за засилување е доволно. Нема потреба да се разгледува алгоритмот за обработка на сигналот на MCU.
Помогнете на тоа што може да им требаат почетници кога користите:
Ако наидете на потешкотии додека користите сензори за серии PD-V9 и ви треба помош. Можете да контактирате со нас преку е -пошта. Општо земено, може да се добијат одговори.
Вовед во производ:
Воведувањето на производот може да се модифицира и подобрува со PDLUX во кое било време кога е потребно. Не мора секој да биде известен навремено.
