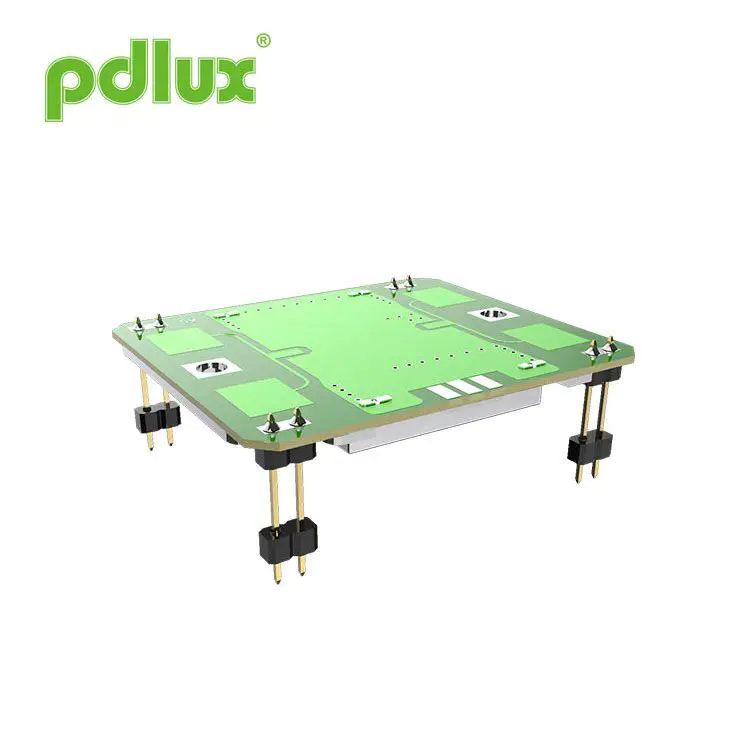

PD-V9-P X-Band Microwave Motion сензор со голема точност
Прецизност, перформанси и прилагодување-сензор за движење на микробранови на микробранови на PD-V9-P X-опсег со голема точност ги исполнува барањата на современите системи за паметно откривање. PD-V9-P е сензор за движење со висока чувствителност X-Band, дизајниран за точно откривање во различни околини. Поддржува прилагодување на фреквенцијата (10.525GHz, 10,587GHz, 10,687GHz) за да се усогласат со локалните регулативи. Со брз одговор и сигурно следење на движење, идеално е за IoT уреди, паметно осветлување, автоматски системи и сензори за индустриско движење. Неговиот флексибилен дизајн за монтирање и режимот на ниска моќност PWM го прават погоден за апликации кои се свесни за енергија. Ние нудиме целосна техничка поддршка и навремена испорака за да го обезбедиме вашиот успех.
Модел:PD-V9-P
Испрати барање

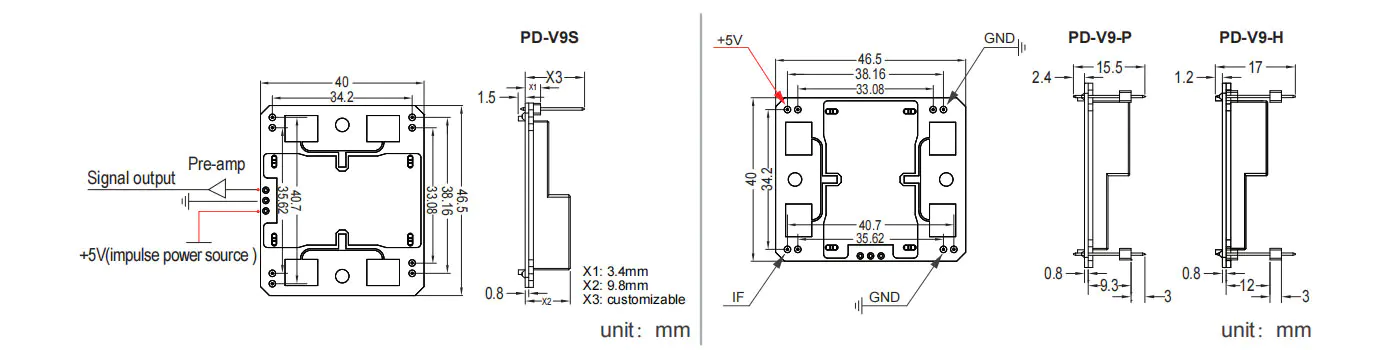

Големина
Карактеристики
- Поставување на фреквенција: 10.525-10.587GHz
- вклучително и лепенка антена
- ДРО: Диелектричен резонатор Осилато
- Низок DC струја од мозоци
- мала големина
- Усогласеност на Рохс
Спецификации
| Ставка | Спецификации | |
| Поставување на фреквенција | 10.525-10.587GHz (прилагодено според различни барања) | |
| Состојба | Ta = +25 c ， вино = +5 vdc | |
| Работен напон | +5,0 ± 0,5 VDC | |
| Оперативна струја | <32 мене тип. | |
| Излезна моќност | 20 MW (13 dBm) E.I.R.P. типи. | |
| Стабилност на фреквенцијата | ± 5 MHz макс. (ТА: -30 до +55 в) | |
| Чувствителност на загуба на враќање | -90 DBC Typ. | |
| Втора хармонична емисија | -40 DBM опсег | |
| Влез на антена (-3 dB) | Е-авион | Ном од 36 степени. (Оретичкиот целосен агол од 72 степени) |
| H-авион | Ном од 72 степени. (Оретичкиот целосен агол од 144 степени) | |
| RF интерфејс | Лепенка антена | |
| Температурен опсег | -30 до +55 C (стандарден обем на употреба), -40 до +80 C (максимален опсег на употреба) | |
| Регулатива за усогласеност | ЕТС 300 440 | |

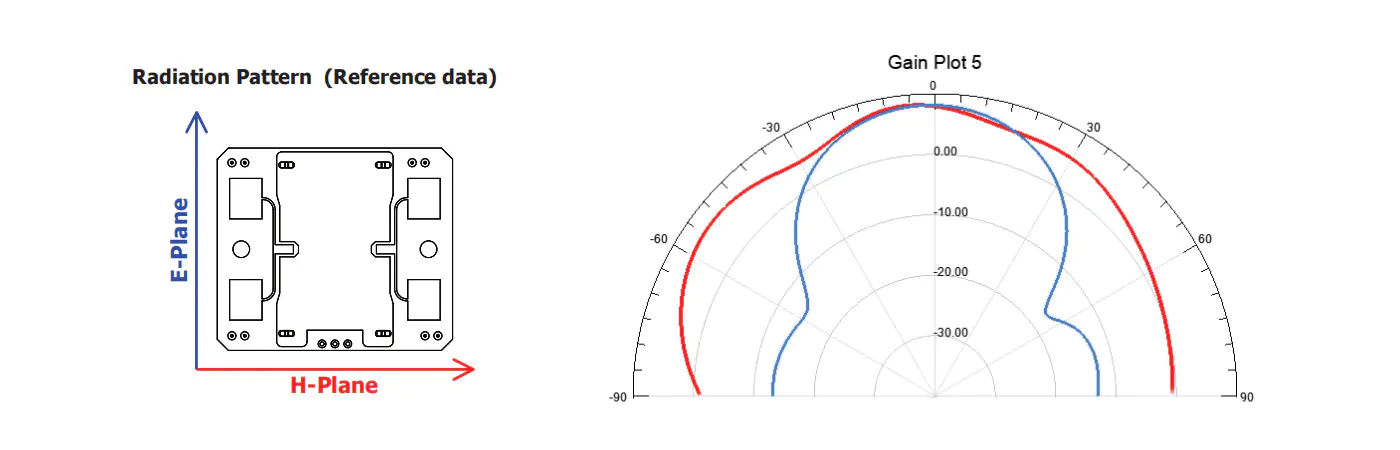

Шема на зрачење
Краток вовед

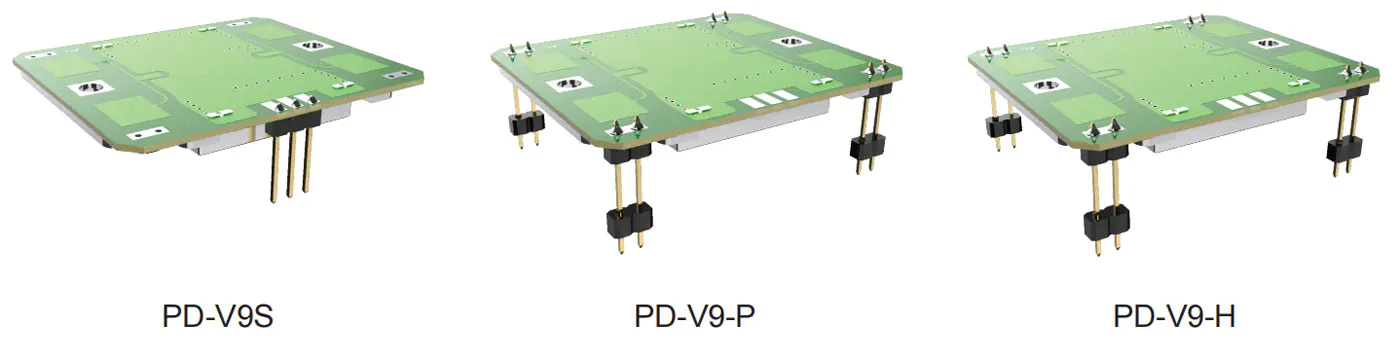

Сензорот за осветленост на серијата PD-V9 работи во X-band. Оперативната фреквенција е во фреквенцискиот опсег од 10.525GHz до 10.687GHz. Корисниците треба да направат набавки засновани врз прилагодување според регулативите за фреквенција на земјата каде што се наоѓа. На пример, 10.525GHz, 1 0,587GHz, 10,687GHz. Сензорите за серии PD-V9 се користат во производи за апликации за безбедност и надзор, автоматски сензори на вратите, светла за мобилни сензори, сензори за IoT, сензори за брзина и разни производи за мобилни сензори.
Сензорот има откривање на голем агол H-рамнина и откривање на мал агол на EPLAN. Корисниците можат да го поправат сензорот под различни агли колку што е потребно за време на употребата. Како корисниците да сакаат работната струја на сензорот да биде што е можно помала, можете да го поставите режимот на напојување на сензорот во режимот PWM (должност циклус), кој може ефикасно да ја намали работната струја.
Се соочуваат можни проблеми
Кога корисниците наидуваат на следниве проблеми додека користат или директно го заменуваат оригиналниот сензор.
1. Прва употреба:
Кога го користите сензорот за движење на микробранови PD-V9-P X-Band со голема точност за прв пат и наидете на голема чувствителност или недоволна чувствителност, прво треба да го проверите статусот на поставување на добивка на колото за засилување. И дали методот на пресметување што го користи MCU за обработка на сигнали е соодветно. Општо земено, лесно е да се најде решение.
2 Можни проблеми што можат да се појават кога директно ги заменуваат претходно користените сензори:
Кога директно ги заменувате претходно користените сензори, може да има и проблеми со висока чувствителност и мала чувствителност, што може лесно да се реши. Едноставно зголемување на колото за засилување или намалување на добивката на колото за засилување е доволно. Нема потреба да се разгледува алгоритмот за обработка на сигналот на MCU.
Помогнете на тоа што може да им требаат почетници кога користите:
Ако наидете на потешкотии додека користите сензори за серии PD-V9 и ви треба помош. Можете да контактирате со нас преку е -пошта. Општо земено, може да се добијат одговори.
Вовед во производ:
Воведувањето на производот може да се модифицира и подобрува со PDLUX во кое било време кога е потребно. Не мора секој да биде известен навремено.
