PDLUX PD-M330-K 24GHz MMWAVE Сензор за откривање на присуство на живот

Користете FMCW за да откриете луѓе во одредено подрачје. Со комбинирање на обработка на радарски сигнал со точен алгоритам за откривање на човекот, може да се постигне висока чувствителност на човечко откривање, што може да открие подвижни и стационарни човечки цели. Откриено е биолошкото присуство (главно човечкото тело) со карактеристики како што се дишење и чукање на срцето во опсегот на откривање, така што човечкото тело може да се почувствува без движења на телото, вклучително и луѓе што спијат.

Модел:PD-M330-K

Испрати барање


Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Резиме

Користете FMCW за да откриете луѓе во одредено подрачје. Со комбинирање на обработка на радарски сигнал со точен алгоритам за откривање на човекот, може да се постигне висока чувствителност на човечко откривање, што може да открие подвижни и стационарни човечки цели. Откриено е биолошкото присуство (главно човечкото тело) со карактеристики како што се дишење и чукање на срцето во опсегот на откривање, така што човечкото тело може да се почувствува без движења на телото, вклучително и луѓе што спијат.


Спецификации

Оперативна фреквенција: 24-24.2GHz
Оценето оптоварување: 800W (отпорен)/300W (капацитивен)
Оценет напон: 100-240V AC, 50/60Hz
Излезен сигнал: Вклучен/исклучен прекинувач
Потрошувачка на моќност на подготвеност: <0,4W
Висина на инсталацијата: 2-3м
Радиус за откривање: > 3м (со опсег за откривање
Радиус од 1-3 метри) се движи
Радиусот за откривање на 3-6м.
Опсег на контрола на светлината: 5-300LUX - Дневно
Одложување на исклучувањето: 5 секунди до 3 минути (Поставете
Времето на исклучување на одложувањето по потреба)
Ниво на заштита IP20

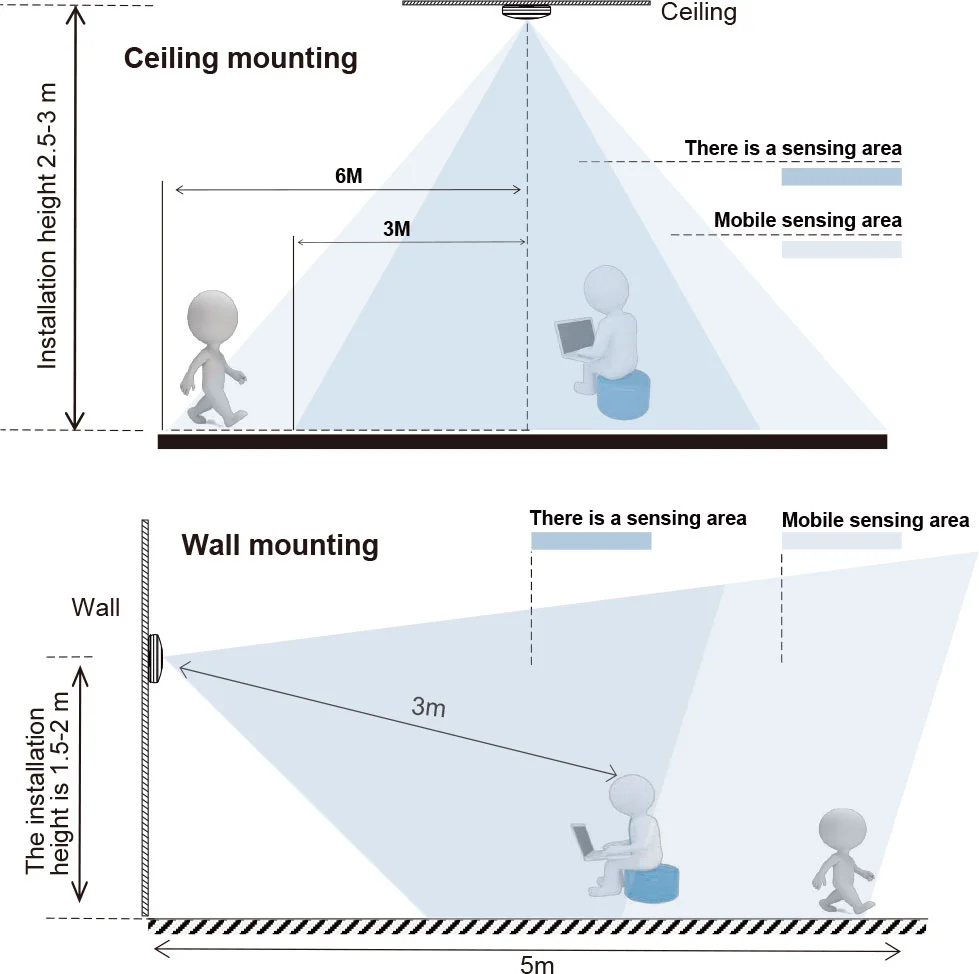

Шематски дијаграм на дистрибуција на областа за откривање

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Функција

Идентификувајте ги дење и ноќ автоматски. Може да ја прилагоди амбиенталната светлина според вашата желба: Кога ќе се сврти кон Сонцето (Макс), таа ќе работи во текот на денот и во текот на ноќта. Кога ќе се свртиме кон Месечината (мин), таа ќе работи само под помалку од 10lux околност. Што се однесува до прилагодувањето, погледнете на начин на тестирање.

Времето одложување се додава постојано: кога ќе го прими вториот индукциски сигнал по првиот индуктор, ќе го пресмета времето уште еднаш на остатокот од основниот оддделен од првиот пат. (Поставете време)

Прилагодување на одложувањето: Може да се постави по потреба. Минималната вредност е 5 секунди, а максималната вредност е 3 минути


Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

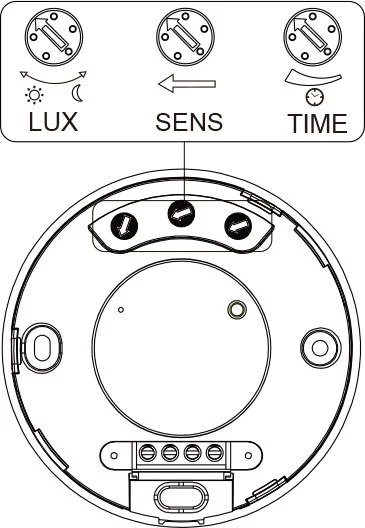

(1) Поставување на светло-контрола

Прилагодете ја работната светлина. Свртете го во насока на стрелките на часовникот за да го зголемите и да свртите против стрелките на часовникот за да го намалите. Кога ќе се сврти кон Mini, таа ќе работи само под контролата на светлината околу 10lux, кога ќе се сврти кон Макс, може да работи каков било контрола на светлината.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

(2) Поставување на време

Прилагодете го времето за поставување на работа на оптоварување. Свртете го во насока на стрелките на часовникот за да го зголемите и да свртите анти -стрелките на часовникот за да го намалите. Поставувањето на времето е околу 3 мин.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

(3) Поставување на опсег на откривање (чувствителност)

Растојанието за откривање е минимум кога се свртуваме спротивно од стрелките на часовникот на дното, и максимум кога се вртите во насока на стрелките на часовникот на дното.
Максималниот опсег на целта за откривање на радарот е растојание од 6М права линија помеѓу човечкото тело и сензорот, а опсегот на откривање е 1-6м.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Забелешка: Кога светлината ќе биде исклучена, ќе трае 1 секунда пред сензорот да биде подготвен да открие друго движење, односно само што е откриен сигнал 1 секунда подоцна може да се вклучи светлината.

Главно е за прилагодување на времето за одложување од моментот кога сигналот откриен и светло автоматско време до светло-автоматско. Можете да го дефинирате времето за одложување на вашата практична потреба. Но, подобро е да го намалите времето за одложување заради заштеда на енергија, бидејќи инфрацрвениот сензор има функција на континуирано сензори, односно секое движење откриено пред времето на одложувањето, повторно ќе го започне тајмерот и светлината ќе продолжи само ако има човечки во опсегот за откривање.

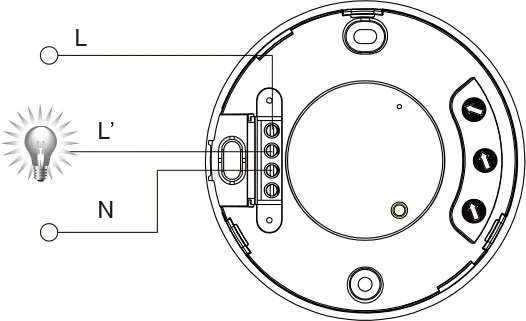

Дијаграм на жица за поврзување

● Поврзете N, L со моќност;
● Поврзете n, l 'со оптоварување.

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor

Упатство за инсталација

Забелешка:
Пред да инсталирате исклучување на исклучување

Pdlux Pd M330 K 24ghz Mmwave Life Presence Detection Sensor


Тест

1. Свртете го копчето Lux во насока на стрелките на часовникот до максимум (сонце). Свртете го копчето за време на копчето против стрелките на часовникот на минимум. Копче за сензори за време на стрелките на часовникот до максимум.

2. По напојувањето, ако не се открие континуиран сигнал, контролираното оптоварување ќе престане да работи по 5 секунди до 3 минути.

3. Откако ќе се открие, товарот работи и светлото на индикаторот е вклучено. По 5 секунди до 3 минути, ако не се открие континуиран сигнал, индикаторот светло престанува да работи. Ако сигналот е откриен по 5 секунди, товарот треба да започне да работи, светлото на индикаторот треба да светне и да престане да работи по 5 секунди до 3 минути. Во ова време, не се открива континуиран сигнал.

4. Ротирајте го копчето Lux спротивно од стрелките на часовникот на минимум. Ако тестот се спроведе на 10lux или погоре, товарот не треба да работи откако индуктивното оптоварување престанува да работи; Но, ако го покриете прозорецот за откривање со непроaирен предмет (крпа, итн.), Товарот ќе работи. Во отсуство на сигнали за сензори, товарот треба да престане да работи во рок од 5 секунди до 3 минути.


Овој прирачник е за тековното програмирање на содржини на овој производ, има какви било промени и измени на производителот без најава!

Строго е забрането да се копира содржината на упатството за упатства за која било друга намена без дозвола на компанијата.
