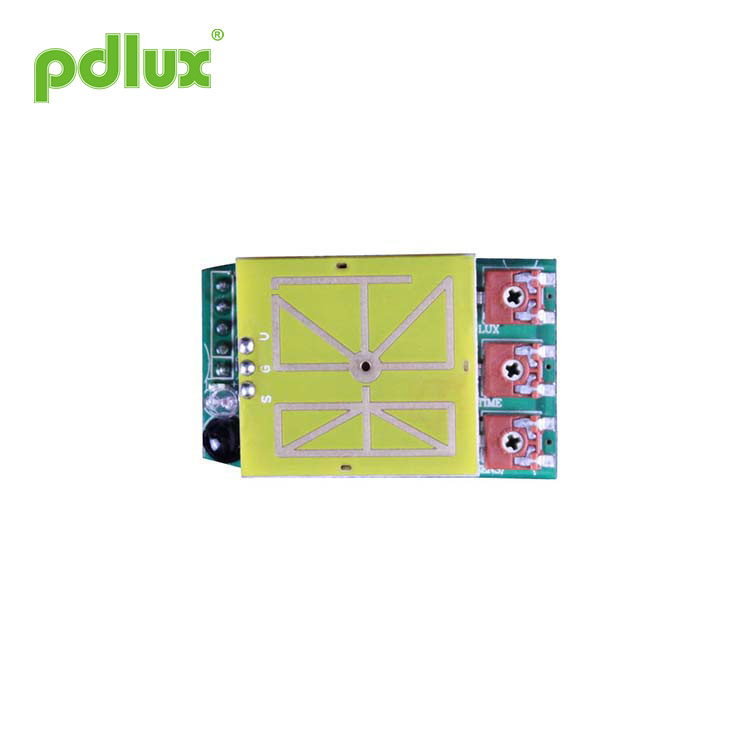

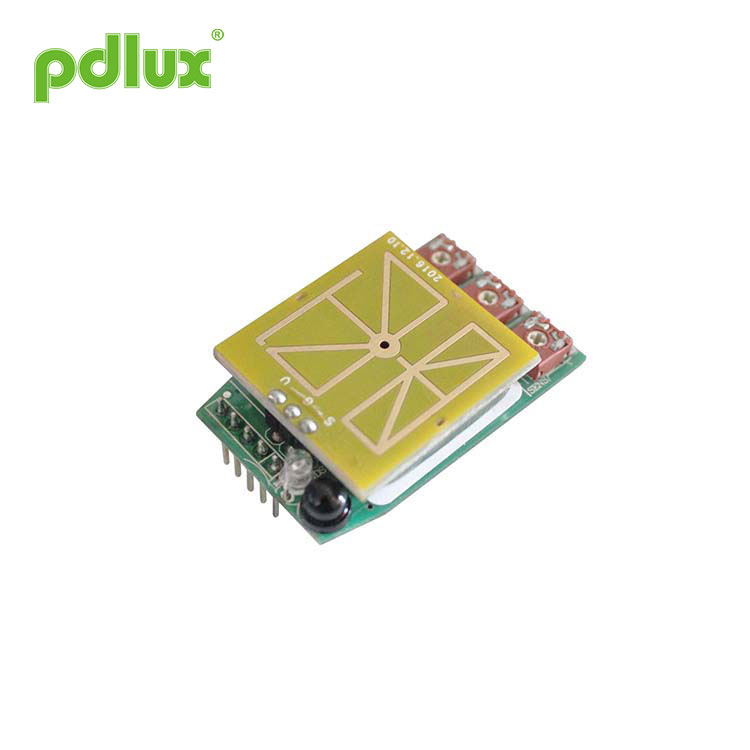

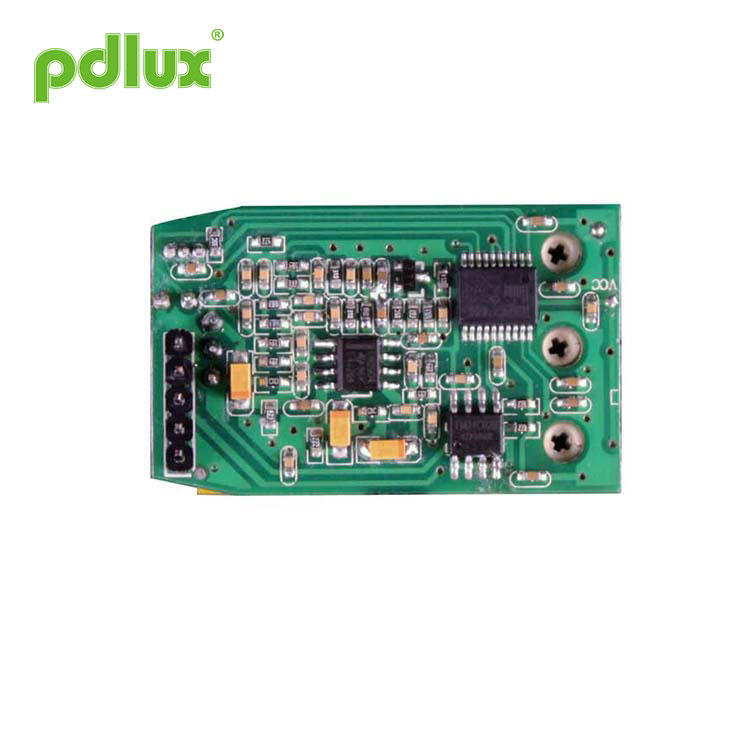

PDLUX PD-S16-V1 микробранова сензорски модул 5.8GHz микробранова сензор + MCU + IR приемник
PDLUX PD-S16-V1 микробранова сензорски модул 5.8GHz сензор за микробранова печка + MCU + IR приемник е комплетен сензорен контролен модул од предната страна составен од микробранова сензор од 360 степени 5,8GHz, фотосензитивен сензор, коло засилувач на сигнал, MCU и приемник за далечински управувач . Три потенциометри можат да ја прилагодат чувствителноста на откривање, времето на одложување и опсегот на осветлување. Излезниот контролен сигнал може директно да го контролира релејното коло, почетниот пин на напојувањето за вклучување и другите контролни кола. Удобно е за секундарен развој на различни корисници и инсталација на школки со различни структури.
Модел:PDLUX PD-S16-V1
Испрати барање
Резиме
PDLUX PD-S16-V1 микробранова сензорски модул 5.8GHz микробранова сензор + MCU + IR приемник is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 микробранова сензорски модул 5.8GHz микробранова сензор + MCU + IR приемник
|
Извор на енергија: DC5V Работна струја: <30mA Работна фреквенција на сензорот за микробранови: 5,8GHz Работна температура: -15 ° C ~ + 70 ° C Поставување време: 10 секунди-20 мин. (прилагодлив)Контрола на светло: 10-300LUX, целата светлина (прилагодлива) |
Агол на откривање: 360 ° (инсталација на таван), 180 ° (инсталација на wallид) Опсег на откривање: 2-10м (радија). (Прилагодлив). (инсталација на таван) Вертикално растојание за откривање на движење:> 20м Брзина на откривање: 0,5m-1,5m / sГолемина на изгледот: 42,6 mm (должина) X 26 mm (ширина) X 9,4 mm (висина) |
Информации за сензорот
Function of PDLUX PD-S16-V1 микробранова сензорски модул 5.8GHz микробранова сензор + MCU + IR приемник
Опис на функцијата на игла
|
Број |
Име на игла |
Влез излез |
Објаснување |
|
1 |
НЦ |
|
НЕ |
|
2 |
НЦ |
|
НЕ |
|
3 |
Излез |
Излез |
Излез на сигнал на високо ниво 10 секунди-20 мин. (Прилагодлив) |
|
4 |
+ 5V |
Влез |
Позитивно позитивно |
|
5 |
GND |
Влез |
Негативна моќност |
Knob adjustment of PDLUX PD-S16-V1 микробранова сензорски модул 5.8GHz микробранова сензор + MCU + IR приемник
(1) Поставување на опсегот на откривање (чувствителност)
Корисникот може разумно да ја избере позицијата на потенциометарот во согласност со потребите на опсегот за откривање.
(2) Поставување време
Корисниците можат да изберат соодветно време на одложување според различните средини за употреба и различните дефиниции на производи.
(3) Поставување за контрола на светло
Работната осветленост може да избере соодветна позиција во опсег од 10 ~ 300LUX и целата светлина.
