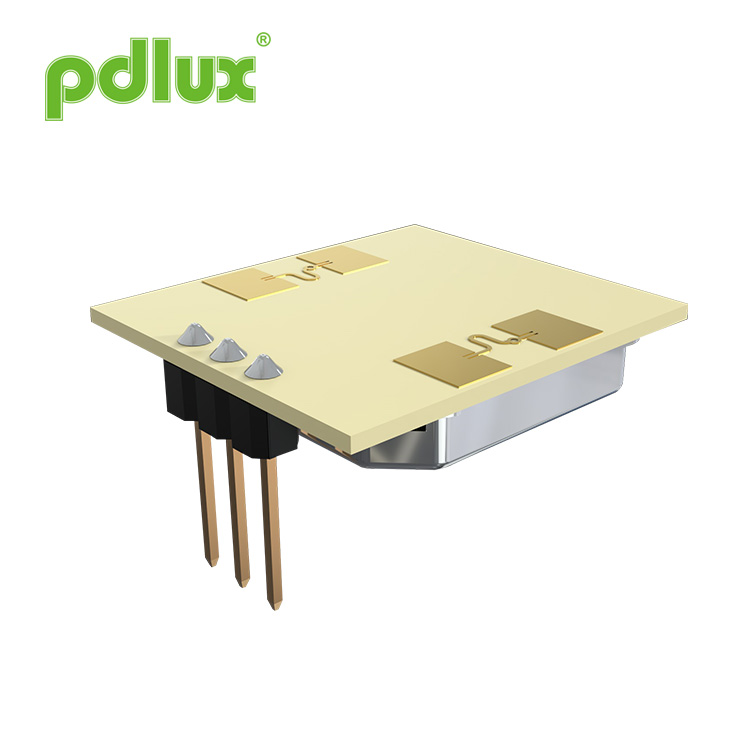

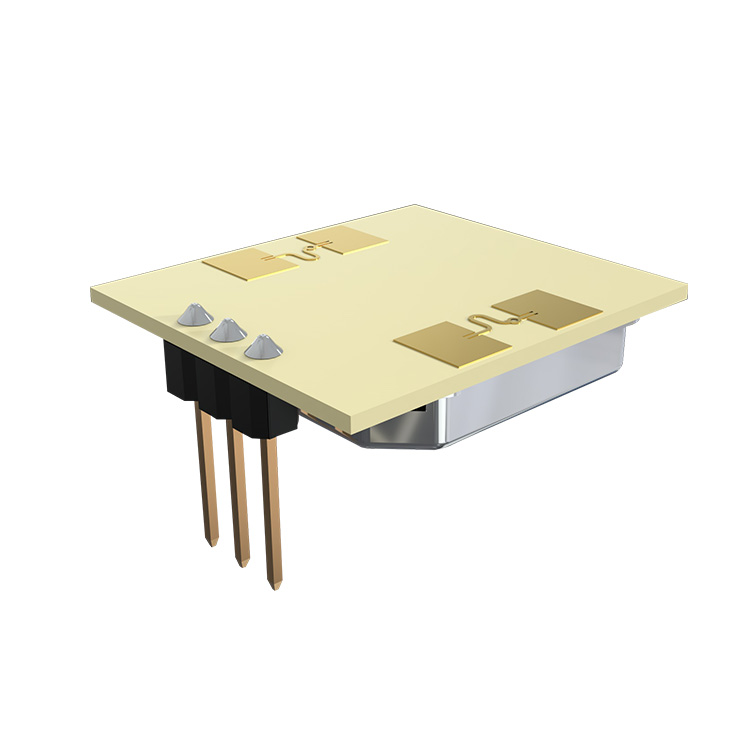

PDLUX PD-V10 24.125GHz доплер-радарски сензорски модул за сензор за зафаќање во автоматски прекинувачи за осветлување
PDLUX PD-V10 24.125GHz доплер-радарски сензорски модул за сензор за зафаќање во автоматски прекинувачи за осветлување е К-опсег со би-статички модул за приемник. Тој е вграден резонатор-осцилатор (CRO). Овој модул, V10 прифаќа рамна рамнина за антена , погоден за поставување на wallид. Може да ја подобри можноста за примање на предниот сигнал и да ја намали пределот на слепите странични страни. Неговите перформанси се подобри од сензорите на пазарот.
Модел:PDLUX PD-V10
Испрати барање
PDLUX PD-V10 24.125GHz доплер-радарски сензорски модул за сензор за зафаќање во автоматски прекинувачи за осветлување
PDLUX PD-V10 24.125GHz доплер-радарски сензорски модул за сензор за зафаќање во автоматски прекинувачи за осветлување is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Овој модул е идеално погоден за сензор за зафатеност во автоматски прекинувачи за осветлување. Може да се користи и за детектори за натрапници на таванот.
Според EN 300440-V2.1.1ã EN 62479:2010, RED директива-2014/53 / eu
Според FCC Дел 15.249
Според EN 62321, ROHS директива-2011/65 / eu Според директивата на REACH-1907/2006 / ec
Application of PDLUX PD-V10 24.125GHz доплер-радарски сензорски модул за сензор за зафаќање во автоматски прекинувачи за осветлување Intelli - Интелигентен прекинувач â - Wallиден прекинувач â - Откриваат натрапници Карактеристика и предност Low - Низок излез на безжична енергија Low - Ниска потрошувачка на енергија â - Безконтактно откривање Easy - Лесно се поврзува со контролорот Low - Низок излез на бучава |
|
Параметар |
Белешки |
Мин |
Тип |
Макс |
Единици |
Поставување на фреквенцијата |
1 |
24.050 |
24.125 |
24.250 |
GHz |
Зрачена моќност (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
Време на решавање |
|
5 |
10 |
20 |
EcСек |
Добиена јачина на сигналот |
2 |
150 |
200 |
250 |
PVp-стр |
Бучава |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
Напон на напојување |
|
4.75 |
5.0 |
5.25 |
VDC |
VCO |
|
0.5 |
|
2 |
V |
Тековна потрошувачка |
|
25 |
35 |
45 |
mA |
Фреквенција на повторување на пулсот |
4 |
1.8 |
2.0 |
3.0 |
KHz |
Ширина на пулсот |
4 |
10 |
20 |
30 |
EcСек |
Работна температура |
|
-20 |
25 |
60 |
℃ |
Тежина |
|
2.5 |
3.5 |
4.0 |
g |
Белешка 1: Зрачените емисии се дизајнирани да ги исполнуваат правилата на FCC.
Note2:The Добиена јачина на сигналот(RSS) is measured at the total 1 Ways path loss of 70dB.
Белешка 3: Напоните на бучавата се мерат од 10Hz до 100Hz на излезната порта, внатре во анехоична комора.
Белешка 4: Работа на пулсот
