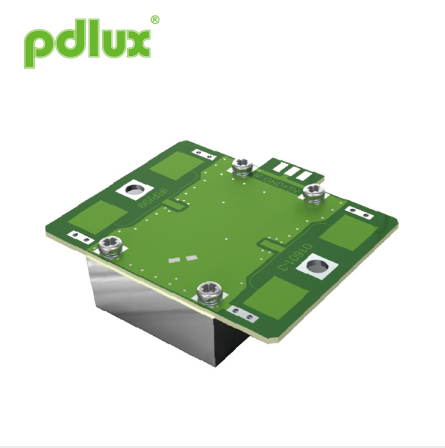

Модул за микробранови сензор за монтирање на ѕид 10,525 GHz
Модул за микробранови сензор за инсталација на ѕид од 10,525 GHz е модул на X-Band би-статички доплер трансивер. Тој е вграден резонаторски осцилатор (CRO). Инсталација на ѕид Модулот за микробранови сензор од 10,525 GHz може да ја подобри способноста за примање сигнал од предниот дел и да ја намали неговата блиска област. Неговите перформанси се подобри од сензорите на пазарот.
Модел:PD-V9
Испрати барање
Модул за микробранови сензор за монтирање на ѕид 10,525 GHz
Модул за микробранови сензор за инсталација на ѕид од 10,525 GHz е модул за би-статички доплер примопредавател X-Band. Вграден е резонаторски осцилатор (CRO). Овој модул, V9 усвојува рамна антена, погодна за монтирање на ѕид. Модулот за микробранови сензор за инсталација на ѕид од 10,525 GHz може да ја подобри способноста за примање сигнал од предниот дел и да ја намали неговата слепа област од страната. Неговите перформанси се подобри од сензорите на пазарот.
Инсталација на ѕид Модулот за микробранови сензор од 10,525 GHz е идеално погоден за сензор за зафаќање во автоматски прекинувачи за осветлување. Модулот за микробранови сензор за инсталација на ѕид од 10,525 GHz може да се користи и за детектори за натрапници за монтирање на таван.
|
Примена на модул за микробранови сензори за инсталација на ѕид 10,525 GHz lИнтелигентен прекинувач lПреклопник за ѕид lОткривање натрапник Карактеристика и предност
lНиска излезна безжична енергија |
Според EN 300440-V2.1.1, EN 62479:2010, RED директива-2014/53/eu
Според FCC Дел 15.249 |
|
Модел на зрак на антена
|
Големина на ѕидната инсталација Модул за микробранови сензори од 10,525 GHz
|
| Параметар | Белешки | Мин | Тип | Макс | Единици | ||||||
| Поставување на фреквенција | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Зрачена моќност (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Време на порамнување |
|
5 | 10 | 20 | μSec | ||||||
| Јачина на примен сигнал | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Бучава | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Напон на напојување |
|
4.75 | 5.00 | 5.25 | V (извор на импулсна енергија) | ||||||
| Тековна потрошувачка |
|
10 | 12 | 14 | mA | ||||||
| Фреквенција на повторување на пулсот | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Ширина на пулсот | 4 | 10 | 20 | 30 | μSec | ||||||
| Работна температура |
|
-15 | 22 | 55 | ℃ | ||||||
| Тежина |
|
7.5 | 8 | 8.5 | g | ||||||
Забелешка1: Зрачените емисии се дизајнирани да ги исполнуваат правилата на FCC.
Забелешка2: Јачината на примениот сигнал (RSS) се мери со вкупна загуба на патеката од 1 начин од 70 dB.
Забелешка3: Напоните на бучавата се мерат од 10 Hz до 100 Hz на излезната порта, внатре во анехоична комора.
Забелешка 4: Работа со пулс
