Инфрацрвен сензор за технологија со нулта крстосување

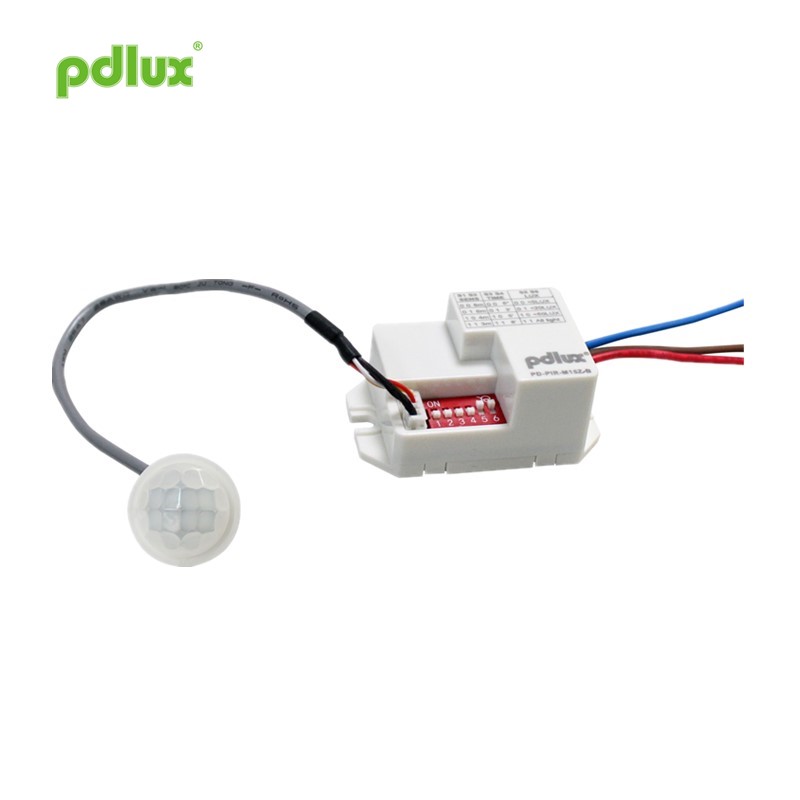

Инструкции за инфрацрвен сензор PD-PIR-M15Z-B

Резиме

Инфрацрвениот сензор за Zero Crossing Technology е дигитална технологија на најновата верзија на инфрацрвениот сензор. Донесете анти-заглавувачки SMD инфрацрвен сензор. Објективот Finier е опремен и со индикатор за статус на сензор и сензор за фотосензитивност. Инфрацрвениот сензор за технологија на нулта крстосување усвојува дигитална прецизна пресметка на технологијата на нулта точка со синусоидален бран, која има силна импулсна струја и е неспоредлива со конвенционалните производи. Може да се прикачи на кој било различен товар. За детали, погледнете го следниот вовед.

Функција

Спецификации на инфрацрвениот сензор за технологија Нулта вкрстување

Извор на енергија: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Сите оптоварувања: 1200W Макс. ϼˆ220-240VAC ï¼
600W Макс. ϼˆ100-130VACï¼
Пренапонска струја: 50A / 500μS
Агол на откривање: 100 °
Работна температура: -20 ~ + 40 ° C
Работна влажност: â ‰ ¤ 93% RH

Информации за сензорот

Апликација

Инфрацрвениот сензор за Zero Crossing Technology може да се користи со кој било производ или може да се инсталира и користи независно. Постојат два начина на инсталација: wallид и таван.
На пример, додадете го сензорот, од едно нормално осветлување до автоматска ламба за сензор.

Дијаграм за поврзување-жица 1. Поврзете кафеава и сина со моќност; 2. Поврзете црвена и сина со оптоварување.

Внимание
â - Инсталаторот треба да има електричар или соодветно искуство;
Do— Не ја инсталирајте оваа машина на места изложени на директна сончева светлина, каде што струјата и температурата значително се менуваат, како што се климатизација и греење;
â— Не избирајте лулкави предмети како основа за инсталација;
â - Пред опсегот на осетливост, не треба да има никакви пречки или предмети што се движат што влијаат на неговото откривање.
â - Колку е поголема температурата на околината, толку е помала чувствителноста на сензорот! Номиналното растојание за откривање во упатството е растојание кога температурата на околината е 22-24 ° C.
Во фабриката, чувствителноста е поставена на 6 метри.

Забелешка
1. Напишете го леќиот дел од сензорот кон местото каде што обично се движи човечкото тело.
2. Делот на леќата е во позиција каде што достигнува природната светлина, така што фотосензитивниот сензор во внатрешноста на леќата може подобро да ја согледа осветлувањето на животната средина.
ЗАБЕЛЕШКА: Висината на човечкото тело е различна, брзината на движење е различна, чувствителноста е исто така различна. Брзината на движење е 1,0 до 1,5 м / сек. Ако големината и брзината на движење на една личност се менуваат, се менува и растојанието за откривање.

ВНИМАНИЕ:
Кога започнувате да го користите производот за сензори за прв пат, треба да обрнете внимание на следниве ставки:
1. Првата моќност треба да почека 30 секунди, да се држите настрана од местото каде што сензорот може да открие. Откако светлото автоматски ќе се исклучи, човечкото тело влегува во опсегот на откривање на сензорот и се движи во нормална насока на движење. Сензорот може да го детектира и контролира товарот за да започне со работа.
2. За методите на прилагодување на LUX, времето на одложување и чувствителноста, ве молиме, погледнете ја содржината во дијаграмите на A, B и C за работа.

Кога го користите овој производ, прилагодете ја чувствителноста на соодветната позиција што ви треба. Не ја прилагодувајте чувствителноста до максимум, за да не предизвикате производот да не работи нормално поради погрешни постапки. Движењето предизвикано од мали животни и мешањето од електричната мрежа може да предизвика дефект на производот.
Кога производот не може да работи нормално, обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте.

Овој прирачник е содржината на програмирањето на производот, ние нема да ве известиме одделно. Строго е забрането копирање на содржината на упатството за каква било друга цел без дозвола на компанијата.
