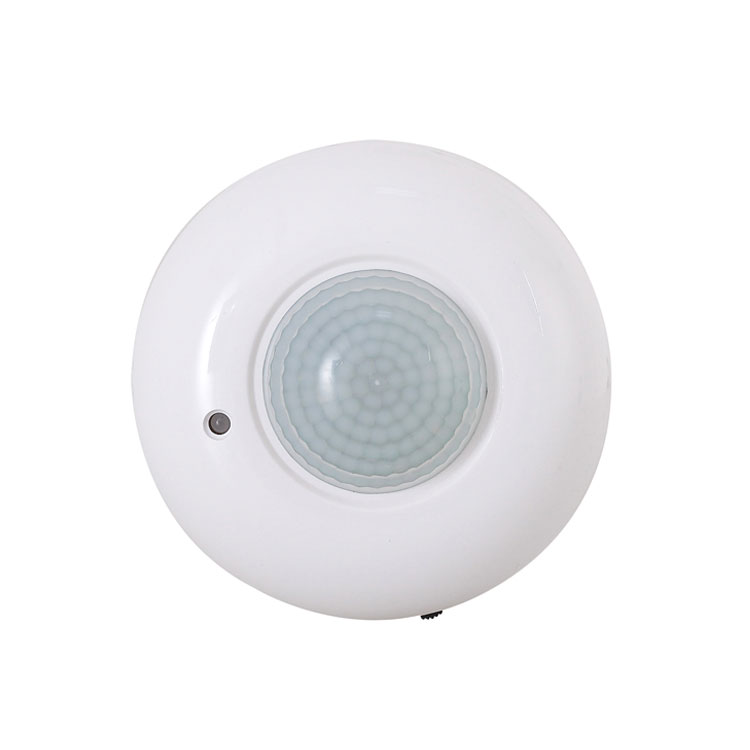

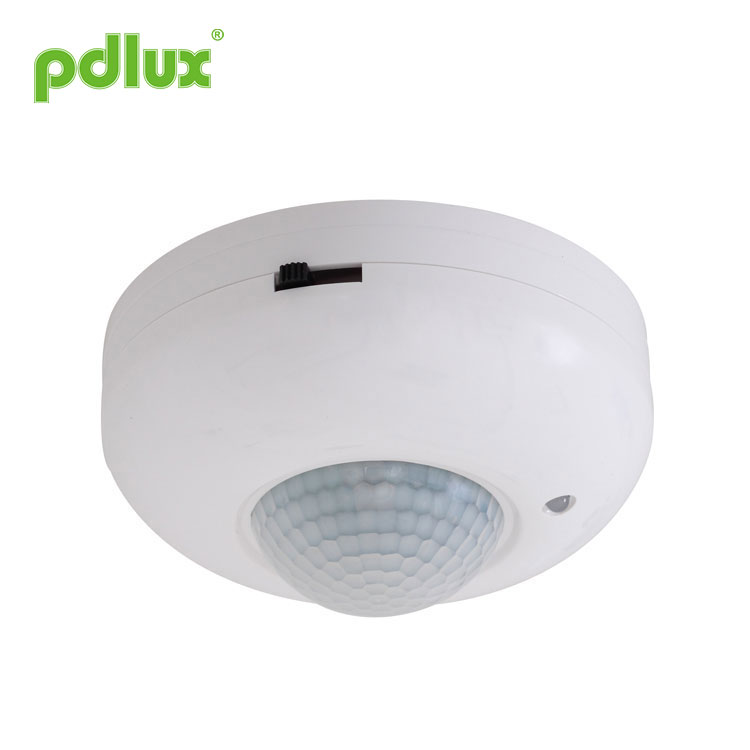

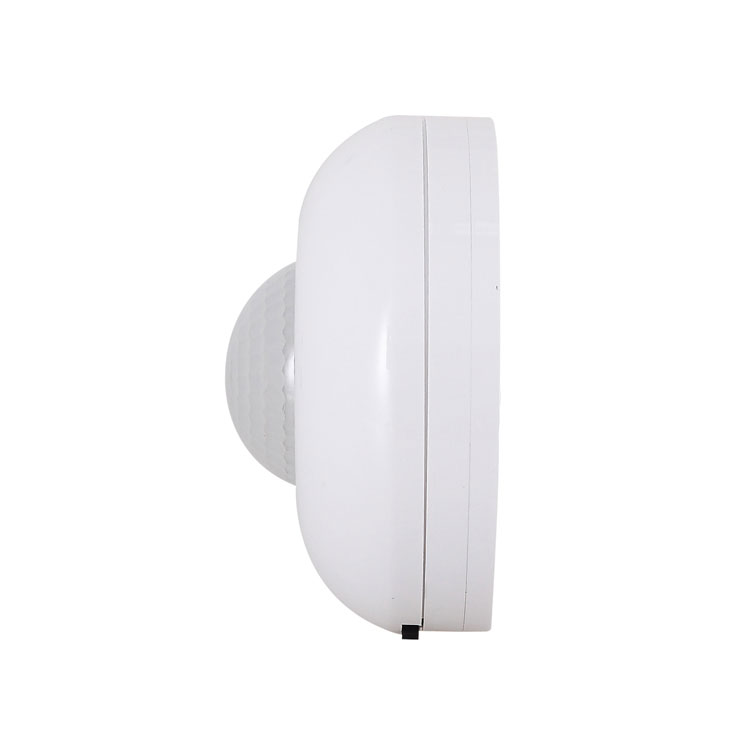

Инфрацрвен сензор за движење за монтирање на таван
Следното е вовед во инфрацрвениот сензор за движење на таванот, се надевам дека ќе ви помогне подобро да го разберете инфрацрвениот сензор за движење на таванот.
Модел:PD-PIR120-Z
Испрати барање
Овој инфрацрвен сензор за движење за монтирање на таванот е напреден дигитално контролиран инфрацрвен пироелектричен интелигентен производ со сензор. го контролира релето што треба да се вклучи на нултата точка на синусниот бран, така што секое оптоварување е вклучено. На нултата точка на синусниот бран, се избегнува проблемот со налетната струја предизвикан од конвенционалниот режим на контрола кога е вклучен висок напон на синусниот бран, особено релето за оштетување на голема струја генерирано од кондензаторот со голем капацитет под влијание на високиот напон под оптоварување.
Поради диверзификацијата на тековните електрични оптоварувања, особено LED светилките, штедливите светилки и флуоресцентните светилки сите имаат кондензатори со различни капацитети. Ова е катастрофа за релеите. Понекогаш LED светилка од 50 W може да генерира пренапонски струи од 80 до 120 А. Вообичаеното реле од 10 А може да издржи само 3 пати од налетната струја и веројатно е дека релето ќе се скрши за неколку дена или неколку пати. Ова е причината зошто конвенционалниот сензор на пазарот има краток век на траење и мала струја на оптоварување.
Со цел да се надмине овој проблем, овој производ усвојува напредна дигитална прецизна пресметка за вклучување на оптоварувањето кога синусниот бран е со нула потенцијал, со што се решава проблемот со струјата на пренапони на оптоварувањето, значително се зголемува капацитетот на оптоварување и се продолжува работниот век на производот. Најновиот метод на контрола на технологијата на сензор за масовно производство може лесно да го контролира секое оптоварување. Тоа е производ од средна и висока класа. Иако цената е зголемена во споредба со конвенционалната верзија, сигурноста и животниот век на производот се значително зголемени. Овој производ е еднаков на изборот на мир на умот и изборот на безбедност.
Овој производ има верзија на напојување со префрлување и верзија на спуштање на кондензатор. Верзијата за прекинувачки напојување има работен напон до 100V-277V и потрошувачка на енергија во мирување од <0,5W. Во принцип, капацитивната верзија на чекор надолу може да има само еден напон, а потрошувачката на енергија во мирување е >0,7W. Треба да го земете предвид при изборот на производ.
Спецификации
|
Извор на енергија: 220-240VAC 50Hz/60Hz 100-130VAC 50Hz/60Hz Сите оптоварувања: 1200W Макс. (220-240VAC) 800W Макс. (100-130 VAC) Поставување време: Мин: 5сек Макс: 6мин±5с (прилагодливо) Контрола на светлина: <10LUX (прилагодлив) |
Опсег на откривање: 6m Макс (радиус.) (22°C) Агол на откривање: 360° (горен поглед) Работна температура: -10°C~+40°C Работна влажност: <93% RH Висина на монтирање: 2,5m~4,5m Брзина на откривање: 0,6 ~ 1,5 m/s |
Функција
Може автоматски да ги идентификува денот и ноќта: Контролата на светлината може слободно да се прилагоди според желбата на потрошувачот кога работи. Може да работи и дење и ноќе кога ќе го свртите прекинувачот во положбата „ТЕСТ“. Може да работи само со контрола на светлината помала од 10LUX кога ќе ја свртите во положбата „2“, „3“, „4“. Што се однесува до шемата за прилагодување, погледнете ја шемата за тестирање.
Индикација за напојување и откривање: Показното светло е зелено кога ќе го вклучите напојувањето и е црвено кога сензорот ги прима индукциските сигнали. Така, може да покаже дали напојувањето и откривањето се нормални.
Поставувањето на времето е прилагодливо: поставувањето на времето може слободно да се постави според желбата на потрошувачот. Свртете го прекинувачот во насока на стрелките на часовникот. Позицијата „1“ (минимално време) е околу 5 секунди. Позицијата „2“ е околу 30 секунди, позицијата „3“ е 2мин±5сек, позицијата „4“ е 6мин±5сек.
Информации за сензорот
Инсталација (видете ја следната слика)
Исклучете го напојувањето.
Свртете го долниот држач во насока на стрелките на часовникот и извадете го. Жицата за напојување ја преминува дупката во средината на долниот држач.
Долниот држач е фиксиран на избраната положба со надуена завртка.
Поврзете го напојувањето и оптоварувањето во колоната за поврзување на сензорот според дијаграмот за поврзување-жица.
Сензорот беше насочен кон устието на долниот држач и се сврте спротивно од стрелките на часовникот.
Свртете го прекинувачот во положбата „1“.
Кога ќе се вклучи напојувањето, показното светло е црвено и трепка 30 секунди, потоа влегува во работна состојба, а индикаторот станува зелен.
Кога товарот ќе се изгасне за прв пат, имајте смисла повторно по 5 секунди, товарот треба да работи и индикаторската ламба е црвена. Товарот треба да престане да работи во рок од 5 секунди.
Свртете го прекинувачот во положбата „2“. Оптоварувањето на индукторот не треба да работи при амбиентално светло повеќе од 10 лукс. Ако го покриете прозорецот за откривање со непроѕирни предмети (пешкир elc), товарот треба да работи. Под услов без сигнали за индуктор, товарот треба да престане да работи. во рок од 25~35 секунди.
|
Забелешка Може да го инсталира електричар или искусен човек. Објектите за немир не може да се сметаат како основа за инсталација. Пред прозорецот за откривање нема предмети кои попречуваат или вознемируваат што вршат откривање. Избегнувајте да го инсталирате во близина на зони за промена на температурата на воздухот, на пример: климатизација, централно греење итн. Ве молиме, не отворајте го куќиштето за ваша безбедност ако ја пронајдете куката по инсталацијата. Ако има некоја разлика помеѓу инструкциите и функцијата што ја има производот, ве молиме дајте му приоритет на производот и извинете да не ве информираме дополнително. |
 |
Некој проблем и решен начин
Товарот не работи:
a: Проверете ја моќноста и оптоварувањето;
б: Ако товарот е добар;
в: Ако индикаторската ламба е зелена;
г: Ве молиме проверете дали работното светло одговара на контролата на светлото.
Чувствителноста е слаба:
a: Ве молиме проверете дали пред прозорецот за откривање постои пречка за тој ефект да ги прима сигналите;
б: Ве молиме проверете ја температурата на околината;
в: Ве молиме проверете дали изворот на сигналот е во полето за откривање;
г: Ве молиме проверете ја висината на инсталацијата;
д: Ако ориентацијата за движење е точна.
Сензорот не може автоматски да го затвори товарот:
a: Ако има постојани сигнали во полињата за откривање;
б: Ако времето е поставено на најдолго;
в: Ако моќта одговара на инструкцијата;
г: Ако температурата на воздухот се промени во близина на сензорот, на пример климатизација или централно греење итн.
● Ве молиме потврдете со претходна инсталација.
● Ве молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
l Проверете дали сте го исклучиле напојувањето поради безбедносни цели.
● Неправилното работење предизвика загуби, производителот не презема никаква одговорност.
Ние сме посветени на промовирање на квалитетот и доверливоста на производот, меѓутоа, сите електронски компоненти имаат одредени веројатности да станат неефикасни, што ќе предизвика некои проблеми. При дизајнирањето, обрнавме внимание на непотребните дизајни и усвоената безбедност
квота за да се избегнат какви било проблеми.
Ова упатство, без наша дозвола, не треба да се копира за други цели.
