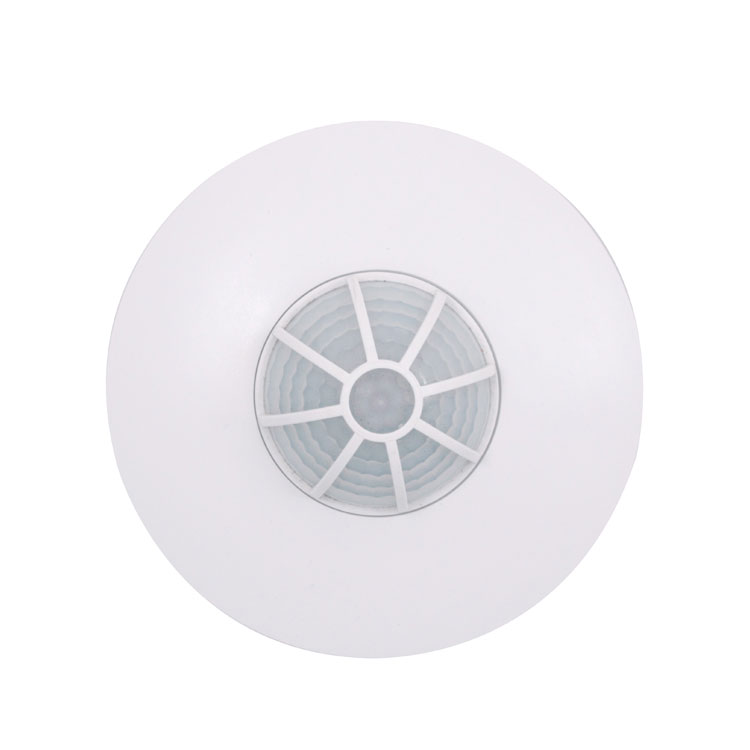

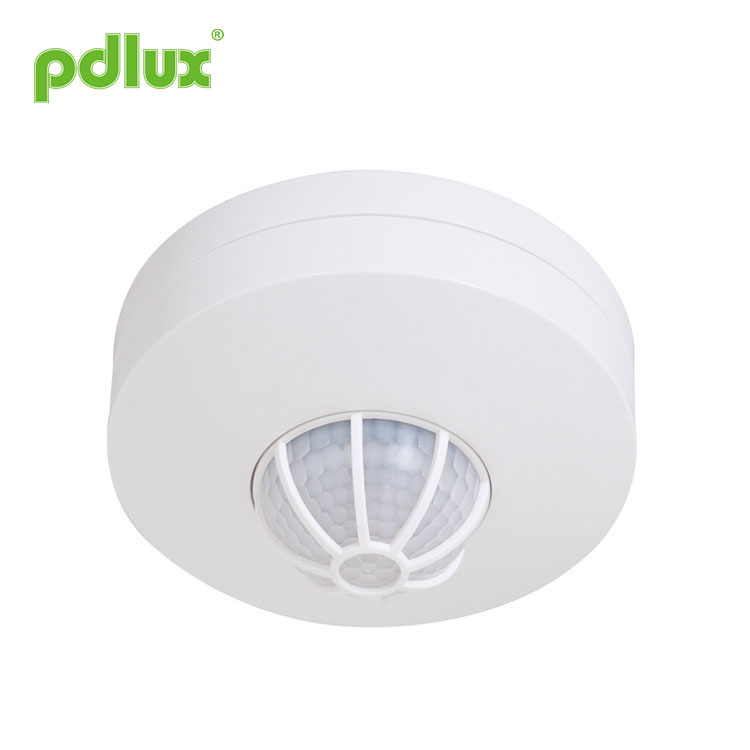

Прекинувач за инфрацрвен индукциски сензор

Следното е вовед во прекинувачот со инфрацрвен индукциски сензор, се надевам дека ќе ви помогнам подобро да го разберете преклопникот со инфрацрвен индукциски сензор. Добредојдовте нови и стари клиенти да продолжат да соработуваат со нас за да создадеме подобра иднина заедно!

Модел:PD-PIR102-Z

Испрати барање

Инструкции за инфрацрвен сензор PD-PIR102-Z

Дигитална прецизна технологија за контрола на префрлување

Резиме

Овој IR инфрацрвен индукциски сензор прекинувач е напреден дигитално контролиран инфрацрвен пироелектричен интелигентен производ со сензор. го контролира релето што треба да се вклучи на нултата точка на синусниот бран, така што секое оптоварување е вклучено. На нултата точка на синусниот бран, се избегнува проблемот со налетната струја предизвикан од конвенционалниот режим на контрола кога е вклучен висок напон на синусниот бран, особено релето за оштетување на голема струја генерирано од кондензаторот со голем капацитет под влијание на високиот напон под оптоварување.

Поради диверзификацијата на тековните електрични оптоварувања, особено LED светилките, штедливите светилки и флуоресцентните светилки сите имаат кондензатори со различни капацитети. Ова е катастрофа за релеите. Понекогаш LED светилка од 50 W може да генерира пренапонски струи од 80 до 120 А. Вообичаеното реле од 10 А може да издржи само 3 пати од налетната струја и веројатно е дека релето ќе се скрши за неколку дена или неколку пати. Ова е причината зошто конвенционалниот сензор на пазарот има краток век на траење и мала струја на оптоварување.

Со цел да се надмине овој проблем, овој производ усвојува напредна дигитална прецизна пресметка за вклучување на оптоварувањето кога синусниот бран е со нула потенцијал, со што се решава проблемот со струјата на пренапони на оптоварувањето, значително се зголемува капацитетот на оптоварување и се продолжува работниот век на производот. Најновиот метод на контрола на технологијата на сензор за масовно производство може лесно да го контролира секое оптоварување. Тоа е производ од средна и висока класа. Иако цената е зголемена во споредба со конвенционалната верзија, сигурноста и животниот век на производот се значително зголемени. Овој производ е еднаков на изборот на мир на умот и изборот на безбедност.

Овој производ има верзија на напојување со префрлување и верзија на спуштање на кондензатор. Верзијата за прекинувачки напојување има работен напон до 100V-277V и потрошувачка на енергија во мирување од <0,5W. Во принцип, капацитивната верзија на чекор надолу може да има само еден напон, а потрошувачката на енергија во мирување е >0,7W. Треба да го земете предвид при изборот на производ.

Спецификации

Извор на енергија: 220-240VAC, 50Hz/60Hz
100-130 VAC, 50Hz/60Hz
Сите оптоварувања: 1200 W Макс. (220-240 VAC)
Макс. 800 W (100-130 VAC)
Поставување време: 10 сек-12 мин (прилагодливо)
Контрола на светлина: ＜10LUX-2000LUX (прилагодлив)

Опсег на откривање (22°C): 1-8m (радиус.) (прилагодлив)
Агол на детекција: 360o (монтажа на таванот)
Висина на монтирање: 2,5-4,5m
Работна температура: -10°C-+40°C
Работна влажност: <93% RH
Брзина на движење со чувство: 0,6-1,5 m/s

LED диода на сензорот:
1. По вклучувањето 30 секунди, тој влегува во нормална состојба на индукција. За тоа време, LED светлата трепкаат
еднаш во секунда.
2. Се пали еднаш кога уредот ќе прими сигнал за сензори.

Функција
LUX прилагодување:
LUX се однесува на осветленоста на околината. Прилагодувањето на копчето за прилагодување LUX ви овозможува да изберете кое осветлување сакате да го внесете сензорот во индукција. Изберете ја навиката што ви одговара.
Некои од изборите во решението 20LUX треба да бидат осветлени. Некои избираат 50LUX амбиентално осветлување да биде индуктивно осветлување, а некои избираат да биде индуктивно осветлување во секое време, сè додека копчето за прилагодување LUX е максимално приспособено.

Приспособување на времето:
Копчето за прилагодување на времето се користи за прилагодување на времето откако сензорот ќе ја почувствува светлината, а корисникот може разумно да го избере времето на одложување по индукцијата.

Информации за сензорот

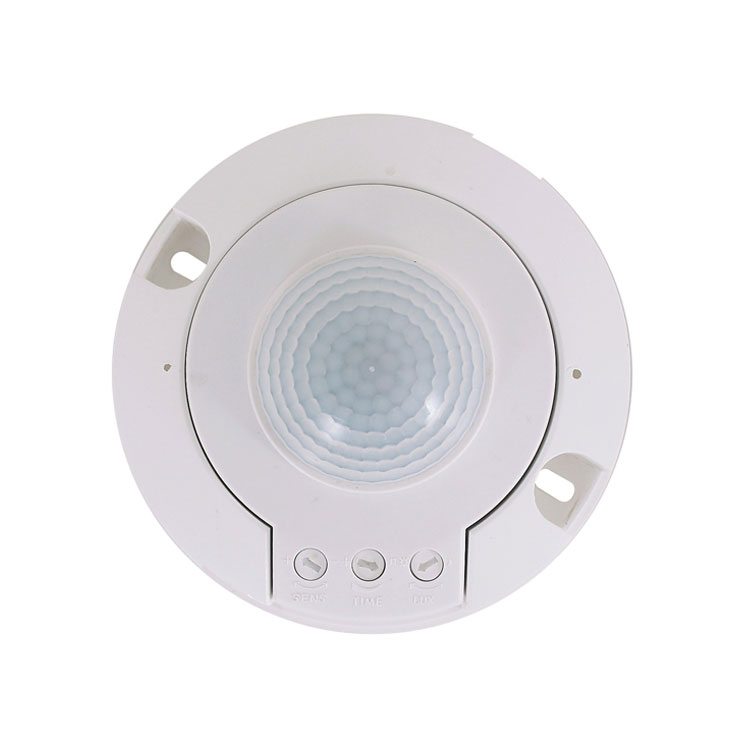

Поставување на копчето
① SENS: Прилагодете го опсегот на откривање. Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Тоа е 1 m кога се врти до мин, а е 8 m кога се врти до максимум.
② ВРЕМЕ: Прилагодете го поставувањето на времето за работа со оптоварување. Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Поставувањето на времето е околу 12 минути кога се врти на максимум, а поставката за времето е околу 10 секунди кога се врти на мин.
③ LUX: Прилагодете го работното светло. Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Кога ќе се сврти на мин, ќе работи само под контролата на светлината околу 10 LUX, кога ќе се сврти на максимум, може да работи со каква било контрола на светлината.

ВНИМАНИЕ: Кога го користите овој производ, прилагодете ја чувствителноста на соодветната положба што ви треба, ве молиме не ја прилагодувајте чувствителноста до максимум, за да избегнете производот да не работи нормално предизвикан од погрешно движење. движење со ветер што дува лисја и завеси, мали животни и погрешно движење со пречки на електричната мрежа и електричната опрема. Сите тие водат производот не работи нормално!

Кога производот не работи нормално, обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте го.

Упатство за инсталација

(1)Пред да инсталирате исклучете го напојувањето;

(2) Завртете го горниот капак спротивно од стрелките на часовникот и извадете го, затегнете ги завртките за фиксирање на долниот капак;
(3) Поставете го долниот капак на избраната позиција со завртка (како①);
(4)Според дијаграмот за поврзување-жица, поврзете ја жицата за напојување и вчитајте ја жицата во колоната на линијата за поврзување во сензорот;
(5)Горниот капак на копчето на сензорот и завртете го, затегнете го во насока на стрелките на часовникот (како②), а инсталацијата заврши.

Забелешка
Треба да се инсталира од електричар или искусен човек.
Избегнувајте да го инсталирате на немирните објекти.
Не треба да има пречки и движечки предмет пред прозорецот за откривање што врши откривање.? Избегнувајте да го инсталирате во близина на зони за промена на температурата на воздухот како што се климатизација, централно греење итн.
Имајќи ја предвид вашата безбедност, ве молиме не отворајте го капакот кога ќе ја пронајдете куката по инсталацијата.
Ако има разлика помеѓу производот и упатството, ве молиме погледнете го главно производот.

Некој проблем и решен начин
Товарот не работи:
а. Ве молиме проверете дали поврзувањето со струја и оптоварување е точно.
б. Проверете дали товарот е добар.
в. Проверете дали ламбата за прикажување ја забрзува својата брзина по откривањето.
г. Проверете дали работното светло одговара на контролата на светлото.

Чувствителноста е слаба:
а. Ве молиме проверете дали има пречка пред прозорецот за откривање за да се ефектуира примањето на сигналите.
б. Ве молиме проверете дали температурата на околината е превисока.
в. Проверете дали изворот на сигналот е во полињата за откривање.
г. Ве молиме проверете дали висината на инсталацијата одговара на висината прикажана во упатството.
д. Ве молиме проверете дали ориентацијата за движење е точна.

Сензорот не може автоматски да го затвори товарот:
а. Проверете дали има постојани сигнали во полињата за откривање.
б. Проверете дали поставката за времето е поставено на најдолго.
в. Проверете дали напојувањето одговара на инструкциите.
г. Проверете дали промената на температурата очигледно се доближува до сензорот, како климатизација или централно греење итн.

● Ве молиме потврдете со претходна инсталација.
l Ве молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
l Проверете дали сте го исклучиле напојувањето поради безбедносни цели.
● Неправилното работење предизвика загуби, производителот не презема никаква одговорност.

Овој прирачник е за тековното програмирање на содржината на овој производ, има какви било промени и модификации на производителот без најава!
Ова упатство, без наша дозвола, не треба да се копира за други цели.
