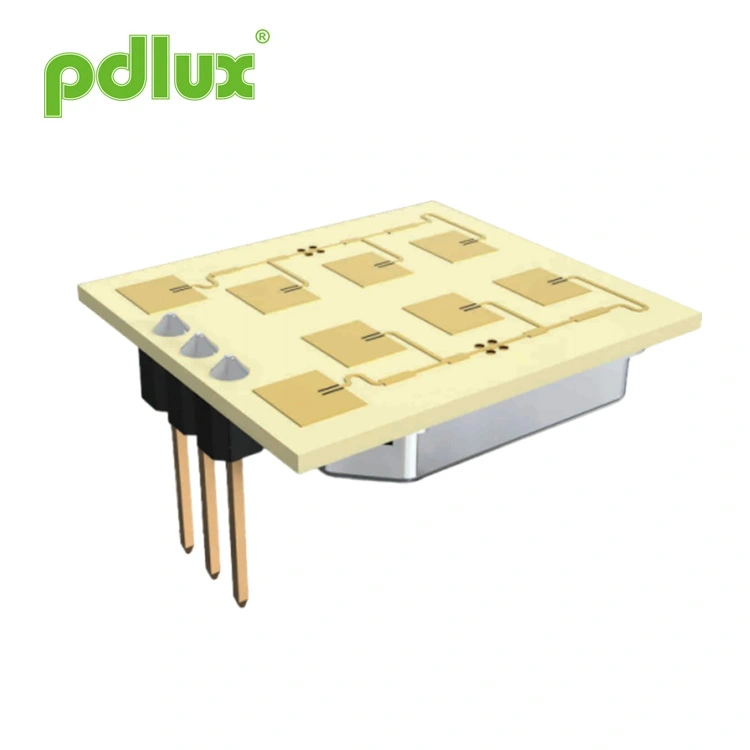

Безбедносен радарски модул со милиметарски бран 24 GHz

Pdlux обезбедува квалитетен безбедносен радарски модул со милиметарски бран од 24 GHz, произведен во Кина. Тоа е сензор за бранови со тесен агол со високи перформанси на К-појас, дизајниран за бесконтактно активирање на рачните бранови, откривање натрапници и автоматска контрола на вратата. Со напредно коло за засилувач и алгоритам MCU, тој поддржува разновидни апликативни функции како што се прекинувачи без раце и системи за влез. Сензорот обезбедува сигурно, фокусирано откривање додека е во согласност со меѓународните стандарди, вклучувајќи ги EN 300440, FCC Part 15.249, RED, RoHS и REACH, обезбедувајќи безбедност и одговорност за животната средина за различни безбедносни и автоматизирани потреби.

Модел:PD-V18-A

Испрати барање

PD-V18-A Сензор за движење на микробранова печка од 24,125 GHz

Апликација

Сензор за бесконтактни рачни бранови
Високи перформанси со тесен агол
Откривање на натрапникот

PD-V18-A е бран со високи перформанси со тесен агол на К-појас (24,125 GHz) сензор. Со алгоритам на колото на засилувачот и MCU, апликација може да се произведуваат производи со различни функции. На пример: се користи за бесконтактно индукциско автоматско мавтање со рака врати, рачно мавтање бесконтактни индукциски прекинувачи и друга примена производи.

Според EN 300440-V2.1.1, EN 62479: 2010 г.
RED директива - 2014/53/ЕУ
Според FCC Дел 15.249
Според EN 62321, ROHS директива - 2011/65/EU
Според директивата REACH - 1907/2006/EC

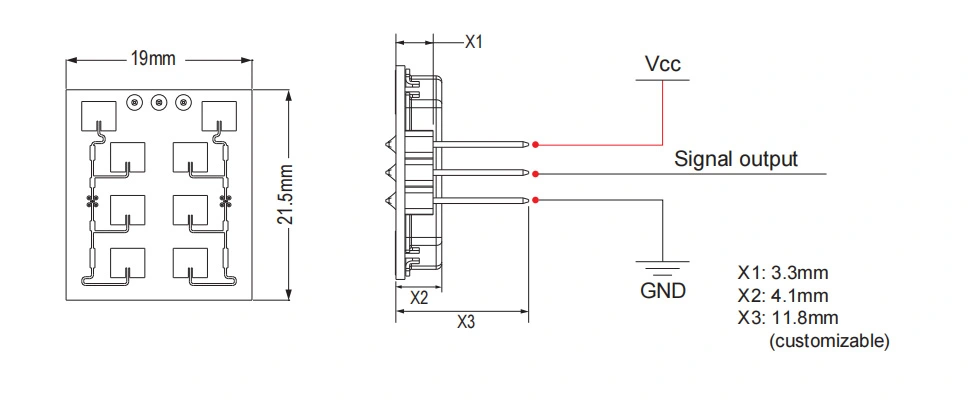

Големина на производи

Products size

Технички параметри

Параметар	Белешки	мин	Тип	Макс	Единици
Напон на напојување	Vcc	3.0	5.0	5.25	V
Тековна потрошувачка	lcc	20	30	35	mA
Режим на работа	Напојуван од PWM, може да ја контролира работната струја од 3-15 mA
Ширина на пулсот	Тпулс	10			μs
Работна температура	Врвот	-30~+65			℃
Температура на складирање	Тстг	-10		+60	℃
Стабилно време		<5			μSec
Бучава		3.5	4.5	4.5	mVrms
Поставување на фреквенција	f	24.000	24.125	24.250	GHz
Зрачена моќност (EIRP)	Мох	<2.0	<2,5	<3.0	mW
Складирање амбиентална влажност	45% ~ 65%				RH

ПРЕДУПРЕДУВАЊЕ: Вистинскиот опсег на откривање е поврзан со засилувањето на сигналот на колото, целокупниот распоред на PCBA и прагот на MCU.

Забелешка1: Зрачените емисии се дизајнирани да ги исполнуваат правилата на FCC и CE.
Забелешка2: Јачината на примениот сигнал (RSS) се мери со вкупна загуба на патеката од 1 начин од 70 dB.
Забелешка3: Напоните на бучавата се мерат од 10Hz до 100Hz на излезната порта, внатре во анехоична комора.
Забелешка 4: Се препорачува операција со пулс
