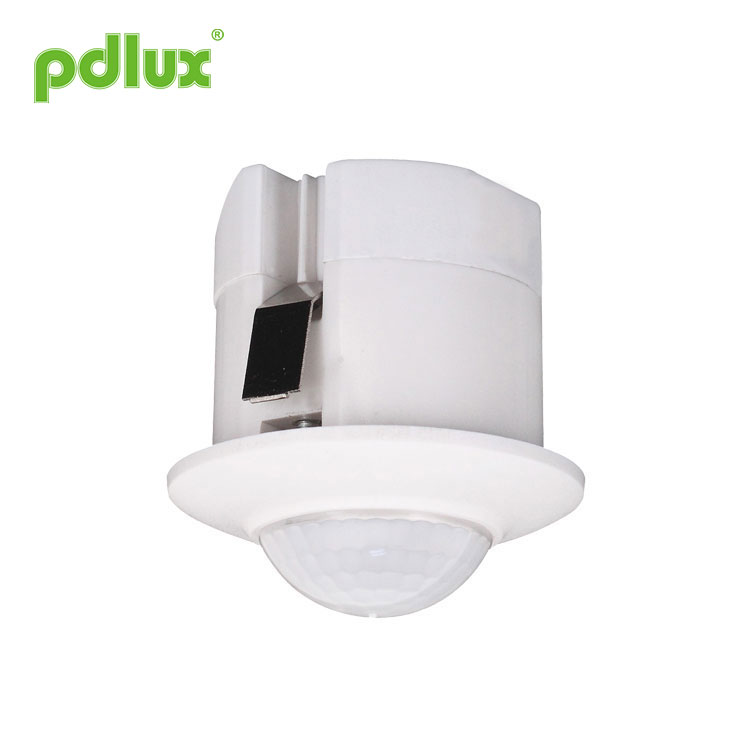

Мини инфрацрвен сензор за движење за зафатеност на таванот

Добре дојдовте да купите мини инфрацрвен сензор за движење за зафаќање на таванот од нас. На секое барање од клиентите се одговара во рок од 24 часа.

Модел:PD-PIR121-Z

Испрати барање

Упатство за инфрацрвен сензор PD-PIR121-Z

Информација за продуктот

Овој инфрацрвен сензор за движење за зафаќање на мини таван е напреден дигитално контролиран инфрацрвен пироелектричен интелигентен сензор производ. Го користи MCU за прецизно пресметување на информациите за прекинувачот и прецизно го контролира релето што треба да се вклучи на нултата точка на синусниот бран, така што секој оптоварувањето е вклучено. На нултата точка на синусниот бран, се избегнува проблемот со налетната струја предизвикан од конвенционалниот режим на контрола кога е вклучен висок напон на синусниот бран, особено релето за оштетување на голема струја генерирано од кондензаторот со голем капацитет под влијание на високиот напон под оптоварување. Поради диверзификацијата на тековните електрични оптоварувања, особено LED светилките, штедливите светилки и флуоресцентните светилки сите имаат кондензатори со различни капацитети. Ова е катастрофа за релеите. Понекогаш LED светилка од 50 W може да генерира пренапонски струи од 80 до 120 А. Вообичаеното реле од 10 А може да издржи само 3 пати од налетната струја и веројатно е дека релето ќе се скрши за неколку дена или неколку пати. Ова е причината зошто конвенционалниот сензор на пазарот има краток век на траење и мала струја на оптоварување.

Со цел да се надмине овој проблем, овој производ усвојува напредна дигитална прецизна пресметка за вклучување на оптоварувањето кога синусниот бран е со нула потенцијал, со што се решава проблемот со струјата на пренапони на оптоварувањето, значително се зголемува капацитетот на оптоварување и се продолжува работниот век на производот. Најновиот метод на контрола на технологијата на сензор за масовно производство може лесно да го контролира секое оптоварување. Тоа е производ од средна и висока класа. Иако цената е зголемена во споредба со конвенционалната верзија, сигурноста и животниот век на производот се значително зголемени. Овој производ е еднаков на изборот на мир на умот и изборот на безбедност.

Овој производ има верзија на напојување со префрлување и верзија на спуштање на кондензатор. Верзијата за прекинувачки напојување има работен напон до 100V-277V и потрошувачка на енергија во мирување од <0,5W. Во принцип, капацитивната верзија на чекор надолу може да има само еден напон, а потрошувачката на енергија во мирување е >0,7W. Треба да го земете предвид при изборот на производ.

Спецификации

Извор на енергија: 220-240VAC 50/60Hz
Номинално оптоварување: 220W.секое оптоварување
Поставување време: 8S-8Min (прилагодливо)
Контрола на светлина: <10LUX~2000LUX (прилагодлив)
Опсег на откривање (22°C): 3m Макс (радиус.) (прилагодлив)

Агол на детекција: 360°
Висина на монтирање: 2,5m~4,5m
Работна температура: -10~+40°C
Брзина на движење на детекција: 0,6~1,5 m/s
Работна влажност: <93% RH

Информации за сензорот

Функција
Поле за откривање: полето за откривање е составено од поле за услуга нагоре и надолу, лево и десно, може да се избере според желбата на потрошувачот. Но, движечката ориентација има одлична врска со чувствителноста.

Може да ги идентификува денот и ноќта: контролата на светлото може слободно да се прилагоди кога работи. Може да работи дење и ноќе кога е прилагоден на положбата „сонце“ (макс); но може да работи само при контрола на светлина помала од 10 лукс кога е прилагодена на позицијата „месечина“ (мин). Што се однесува до шемата за прилагодување, погледнете ја шемата за тестирање.

Временското доцнење може постојано да се додава: кога ќе го прими вториот индукциски сигнал по првиот, ќе го пресметува времето уште еднаш на остатокот од основното доцнење на времето. (Поставете време)

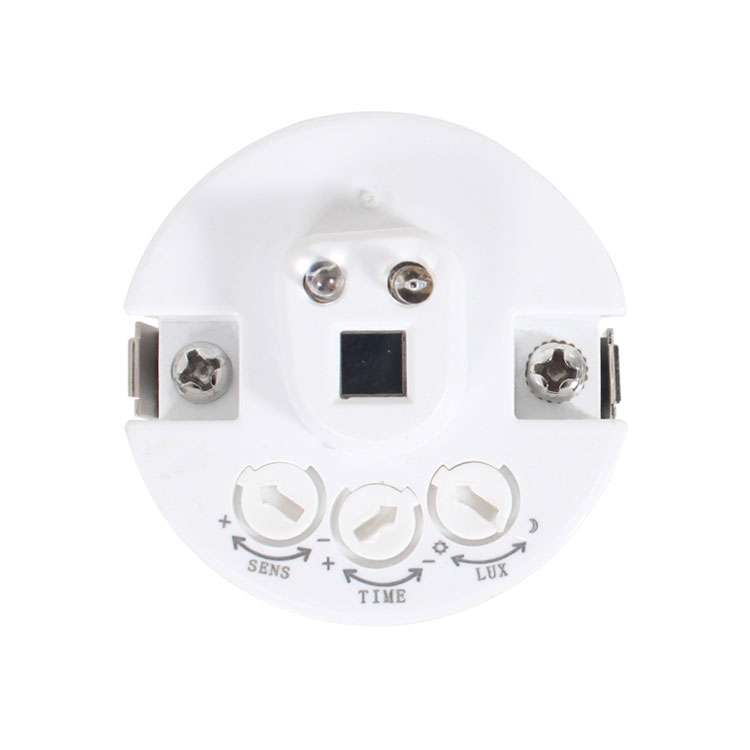

Потенциометар за контрола на светлината (LUX): копчето во насока на стрелките на часовникот за да се зголеми неговата вредност; копчето спротивно од стрелките на часовникот за да се намали неговата вредност.

Временски потенциометар (TIME): копчето во насока на стрелките на часовникот за да се зголеми неговата вредност, максималното време на одложување е 8 минути; спротивен од стрелките на часовникот копчето за да се намали неговата вредност, минималното време на одложување е 8 секунди.

Потенциометар за чувствителност (SENS): копчето во насока на стрелките на часовникот за да се зголеми неговата вредност, максималното растојание е 3 m (радиуси.).

Инсталација (видете го следниот дијаграм)
Исклучете го напојувањето.
Поставете цевки со навој во кабелот за напојување и контролната линија.
Поврзете го напојувањето и оптоварувањето со сензорот според дијаграмот на линијата за поврзување.

Тест
① SENS: Прилагодете го опсегот на откривање. Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Тоа е 1 m кога се врти до мин, а е 6 m кога се врти до максимум.
② ВРЕМЕ: Прилагодете го поставувањето на времето за оптоварување. Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Поставувањето на времето е околу 8 мин кога се врти на максимум, а поставката за времето е околу 8 секунди кога се врти на мин.
③ LUX: Прилагодете го работното светло. Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Кога ќе се сврти на мин, ќе работи само под контролата на светлината околу 10 LUX, кога ќе се сврти на максимум, може да работи со каква било контрола на светлината.

ВНИМАНИЕ:Кога го користите овој производ, ве молиме прилагодете ја чувствителноста на соодветната положба што ви треба, ве молиме не ја прилагодувајте чувствителноста до максимум, за да избегнете производот да не работи нормално предизвикан од погрешно движење. ветер што дува лисја и завеси, мали животни и погрешно движење со пречки на електричната мрежа и електричната опрема. Сите тие водат производот не работи нормално!
Кога производот не работи нормално, обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте го.

Обрнете внимание на инсталацијата

Белешки

Може да го инсталира електричар или искусен човек.
Објектите за немир не може да се сметаат како основа за инсталација.
Пред прозорецот за откривање не треба да има предмети кои попречуваат или вознемируваат што вршат откривање.
Избегнувајте да го инсталирате во близина на зони за промена на температурата на воздухот, на пример: климатизација, централно греење итн.
Ве молиме, не отворајте го куќиштето за ваша безбедност ако ја пронајдете куката по инсталацијата.

Забелешка
1. Држете го сензорот свртен кон областа каде што луѓето обично се движат.
2. Држете го сензорот свртен кон положбата на амбиенталното светло за да добиете многу попрецизно поставување на осветлувањето.
3. Ако го откриете сигналот повторно во рамките на временското доцнење, времето на доцнење ќе биде прелажено.

Некој проблем и решен начин
Товарот не работи:
a: Проверете ја моќноста и оптоварувањето.
б: Ако товарот е добар.
в: Ве молиме проверете дали работното светло одговара на амбиенталното светло.

Чувствителноста е слаба:
a: Ве молиме проверете дали пред прозорецот за откривање има пречка за тој ефект да ги прима сигналите.
б: Ве молиме проверете дали температурата на околината е превисока.
в: Ве молиме проверете дали изворот на сигналот е во полињата за откривање.
г: Ако ориентацијата за движење е правилна.

Сензорот не може автоматски да го затвори товарот:
a: Ако има континуиран сигнал во полињата за откривање.
b: Ако временското доцнење е поставено на најдолго.
в: Ако моќта одговара на инструкцијата.
г: Ако температурата на воздухот се промени во близина на сензорот, на пример климатизација или централно греење итн.

● Ве молиме потврдете со претходна инсталација.
● Ве молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
l Проверете дали сте го исклучиле напојувањето поради безбедносни цели.
● Неправилното работење предизвика загуби, производителот не презема никаква одговорност.

Овој прирачник е за тековното програмирање на содржината на овој производ, има какви било промени и модификации на производителот без најава!
Ова упатство, без наша дозвола, не треба да се копира за други цели.
