PDLUX нуди надградени PD-V9H/PD-V9P/PD-V9S X-Band Doppler Sensing модули, приспособена верзија без пинови по избор

Ningbo PDLUX Electronic Technology официјално лансира рафинирани PD-V9 X-band Doppler сензори за радар, вклучувајќи PD-V9H, PD-V9P и PD-V9S. Одликувајќи се со разновидни распореди на пиновите и две опции за вообичаена фреквенција заедно со опционално прилагодување без пинови, серијата ги задоволува различните барања за распоред на ПХБ од светските производители на електроника.

Основна диференцијација: распоред на пиновите и избор на фреквенција

Сите три модели имаат исто коло, антена и електрични перформанси, со разлики само во висината на пиновите и работната фреквенција за да одговараат на регионалните радио стандарди:

· PD-V9H:10,587GHz±10MHz (стандардна фреквенција на ЕУ), X1=3,4mm, X2=9,8mm проред на пиновите за заеднички европски и американски дизајн на ПХБ

· PD-V9P:10,525GHz±20MHz (светска универзална фреквенција), компактни X1=3mm, X2=8,9mm пинови за заштеда на отпечаток од ПХБ

· PD-V9S:10,525 GHz ± 20 MHz, стандарден распоред на пинови од 3,4/9,8 mm за директна пад-во замена на старите сензори

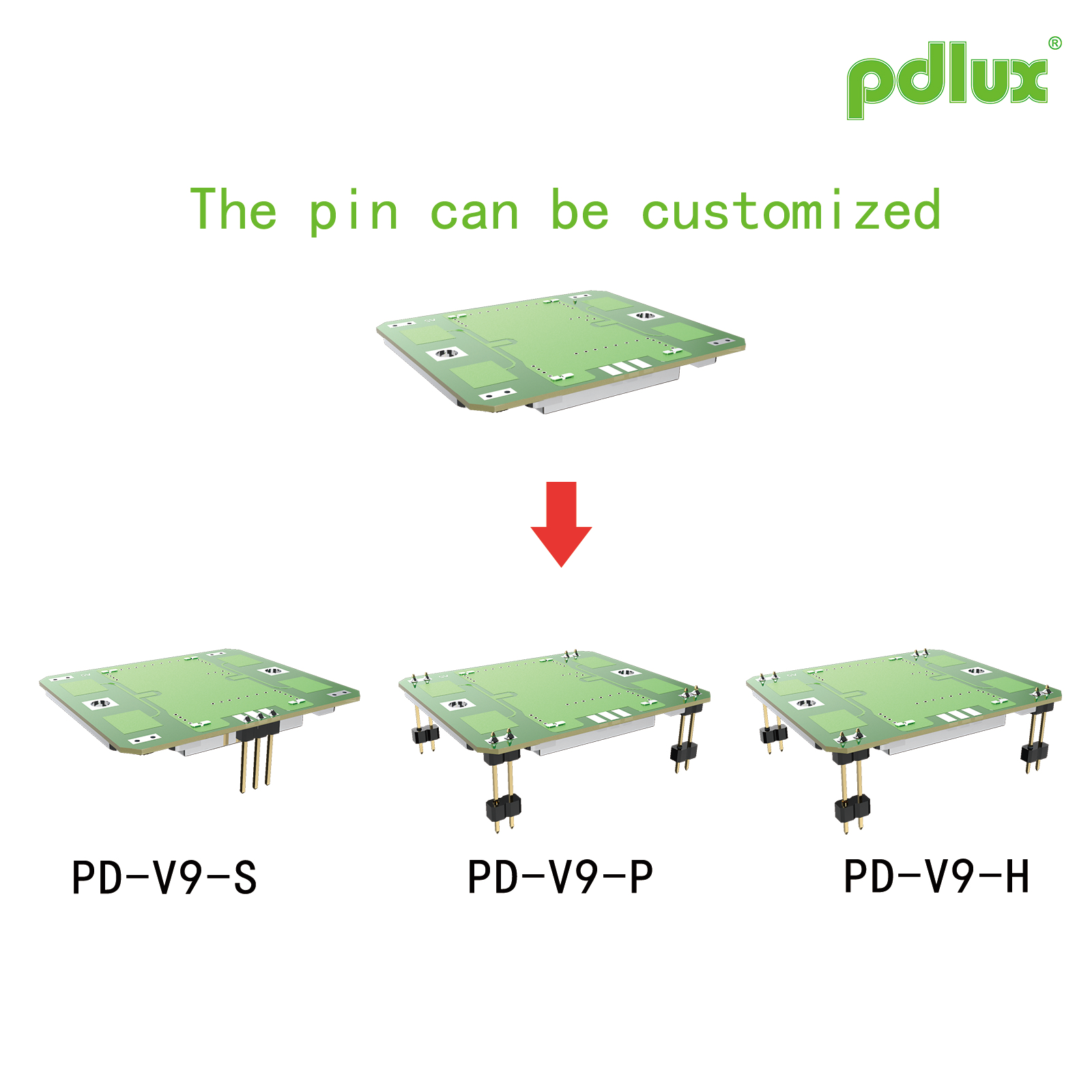

Прилагодена опција:Голи модули без иглички за монтажа на SMD се достапни на барање; Големината X3 може да се прилагоди според спецификациите на клиентите.

Унифицирани супериорни спецификации за сите серии PD-V9

Изграден со DRO диелектричен резонатор осцилатор и интегрирана закрпена антена, целиот опсег споделува конзистентни спецификации:

· Напојувачки напон: DC5V±0,5V, типична струја под 32mA; Режимот за напојување PWM поддржан за ултра ниска потрошувачка на енергија

· Типичен EIRP: 13dBm(20mW), чувствителност на примање -90dBc, втор хармоничен ≤-40dBm

· Работна температура: -30℃~+55℃ редовен опсег, продолжен од -40℃ до +80℃

· Агол на зракот: 36° Е-рамнина, 72° H-рамнина; достапен флексибилен агол на монтирање

· RoHS сертифициран и усогласен со ETS 300 440 за одобрување на глобалниот пазар

Сценарија за широка примена

Идеален за автоматски врати, светла со сензори за движење, безбедносни аларми, сензори за присуство на IoT и опрема за откривање брзина. Кога ги заменуваат старите радарски модули, корисниците треба само да го прилагодат засилувачот за да ги решат проблемите со чувствителноста без ревизија на кодот на MCU, што значително ги намалува трошоците за развој.
