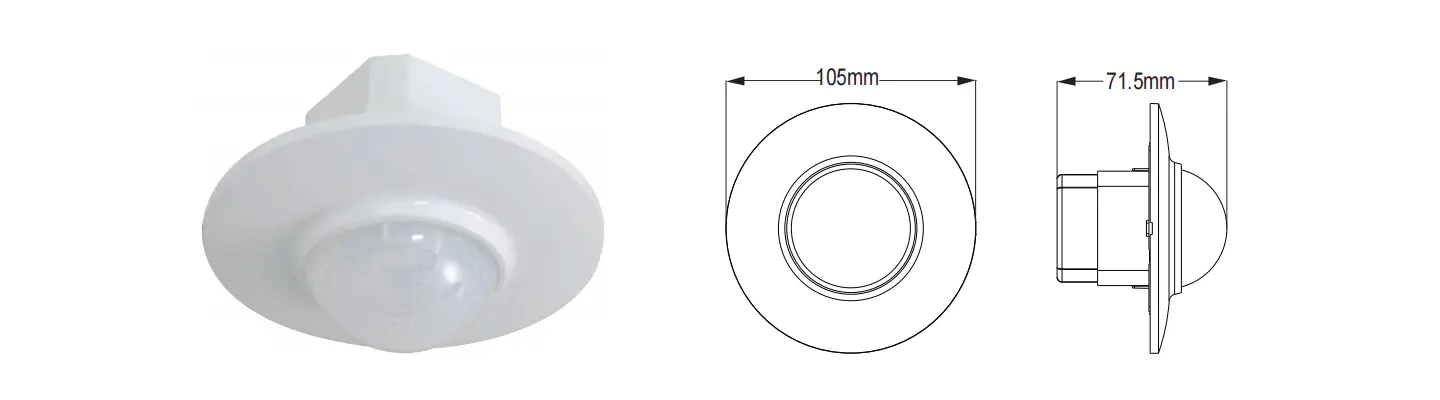

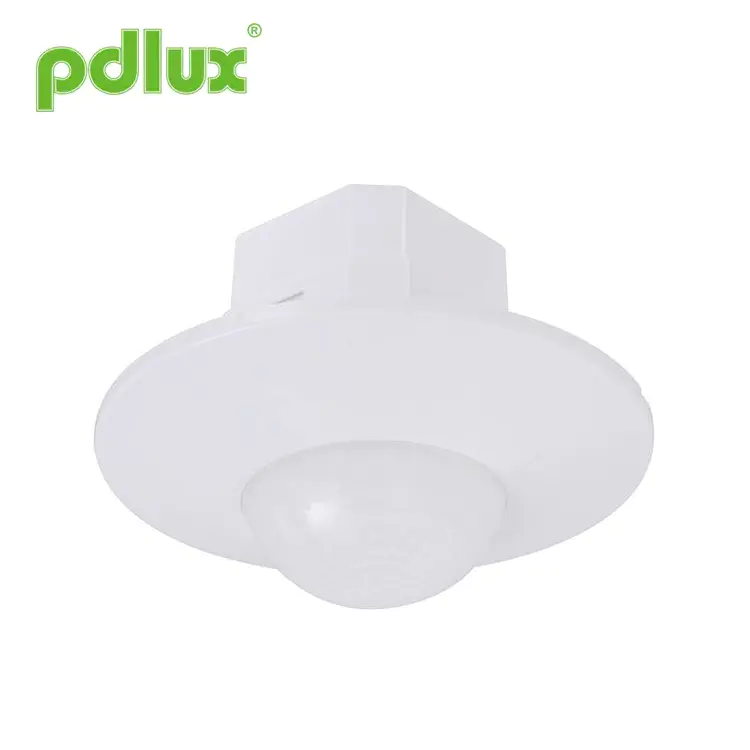

PD-PIR200A Инфрацрвен сензор за движење на таван од 360°

Резиме

Производот е нов прекинувач за заштеда на енергија, усвојува добар детектор за чувствителност, интегрирано коло и SMT. Собира автоматизам, удобен безбедно, заштеда на енергија и практични функции. Еден детектор внатре составува поле за откривање со широк опсег, ја користи инфрацрвената енергија од човечката како извор на контролен сигнал, може да го стартува оптоварувањето одеднаш кога некој ќе влезе во полето за откривање. Може автоматски да ги идентификува денот и ноќта. Лесно се инсталира и широко се користи, поседувајќи ги функциите на покажување моќ и откривање шоу.

Спецификации

Извор на енергија	220-240VAC/100-130VAC	Фреквенција на моќност	50/60 Hz
Отпорно оптоварување	1200W макс. 230V/600W макс. 110 V	Поставување време:	мин: 8±3сек макс: 7±2мин (прилагодлив)
Агол на откривање	360º	Опсег на откривање (22°C)	8m Макс.(дија.) (прилагодлив)
Контрола на светлина	<3LUX-дневна светлина (прилагодлива)	Работна температура	-10°C~+40°C
Потрошувачка на енергија	0,45 W (статички 0,1 W)	Висина на инсталација	2,5-3,5 м
Брзина на движење за откривање	0,6-1,5 m/s	Работна влажност	<93% RH

Забелешка: Кога различни оптоварувања се користат паралелно, потребно е целосно да се разберат својствата на оптоварување, а оптоварувањето со особено голема налетна струја ќе предизвика предвремено оштетување на релето внатре во индукторот. Ако постои голема доза на несигурност за товарот што се користи, надградена верзијата специјално дизајнирана да ја издржи налетната струја може да се приспособи.

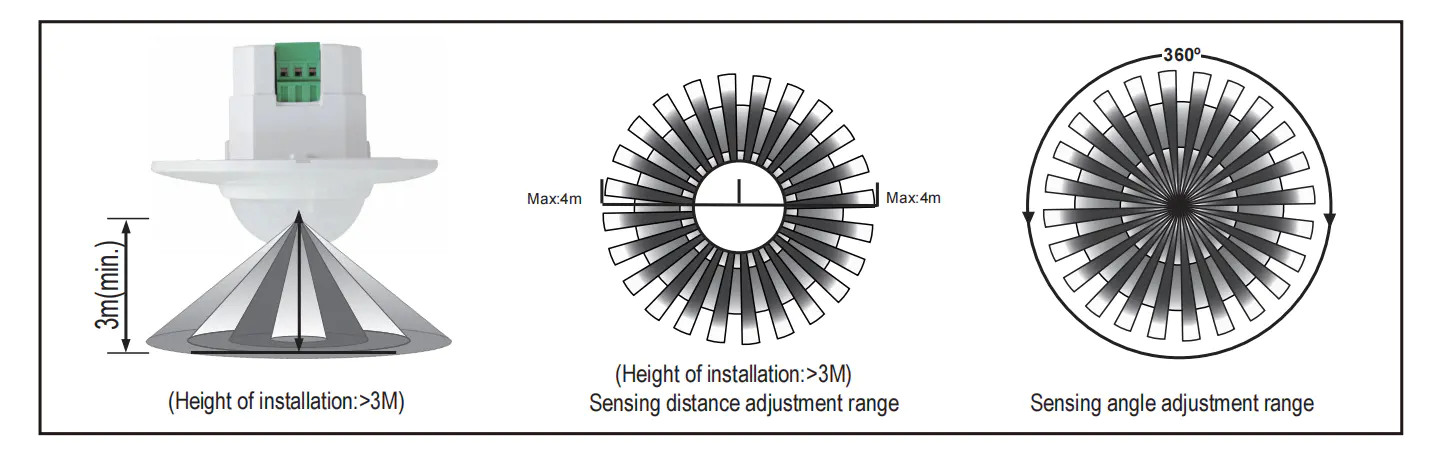

Информации за сензорот

Функција

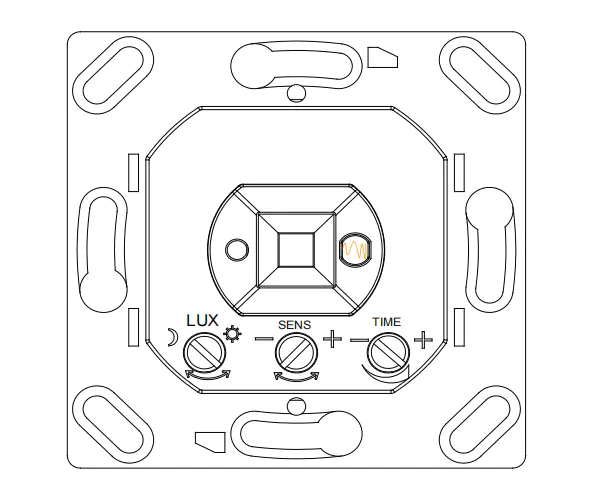

· Автоматски идентификувајте ги денот и ноќта. Може да ја прилагоди контролата на светлината според вашата желба: кога ќе се свртите на SUN (макс), ќе работи дење и ноќе. Кога ќе се сврти на MOON (мин), ќе работи само под помалку од 3 LUX околности. Што се однесува до прилагодувањето, ве молиме погледнете го начинот на тестирање.
· Опсегот на откривање може да се постави според позицијата на инсталација и полето за откривање.
· Прикажување за откривање: ЛЕР ќе трепка два пати во секунда кога ќе го прима сигналот.
· Поставувањето на времето се додава постојано: кога ќе го прими вториот индукциски сигнал по првиот индуктор, ќе пресметајте го времето уште еднаш на остатокот од основното поставување на времето. (Поставете време)
·Прилагодување на поставките за време: може да се постави според вашата желба. Минимумот е 8±3 секунди; максимумот е 7±2 мин.

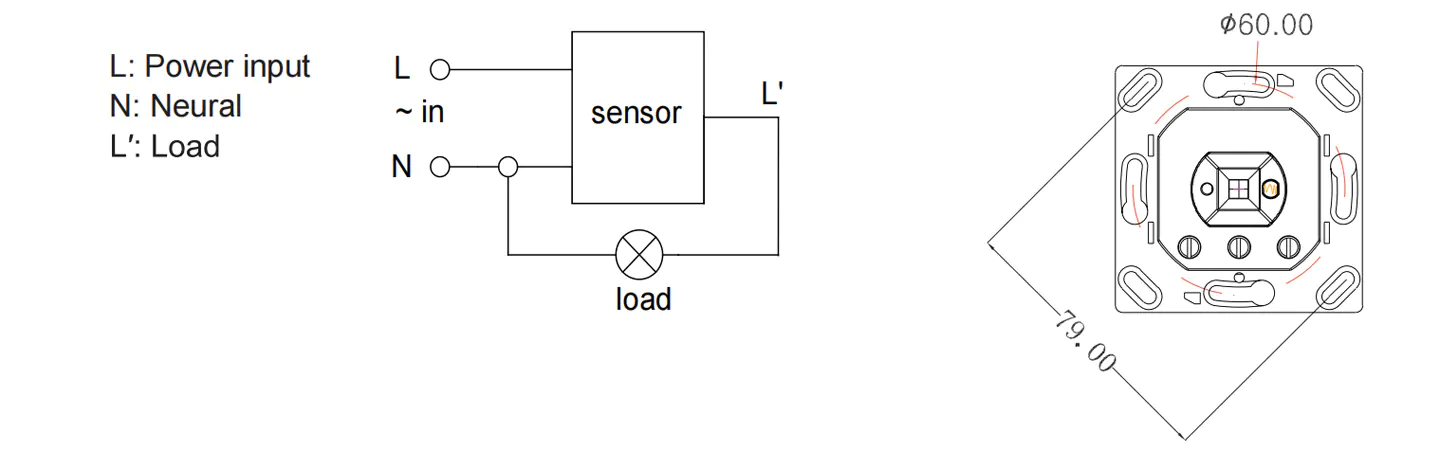

Дијаграм за поврзување-жица



ВНИМАНИЕ: Кога го користите овој производ, прилагодете ја чувствителноста на соодветната положба што ви треба, ве молиме не ја прилагодувајте чувствителноста до максимум, за да избегнете производот не работа вообичаено предизвикана од погрешно движење. Бидејќи чувствителноста е превисока, лесно може да откриете погрешно движење со ветер што дува лисја и завеси, мали животни и погрешно движење со пречки на електричната мрежа и електричната опрема. Сите тие водат производот не работи нормално!
Кога производот не работи нормално, обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте го.

Белешки

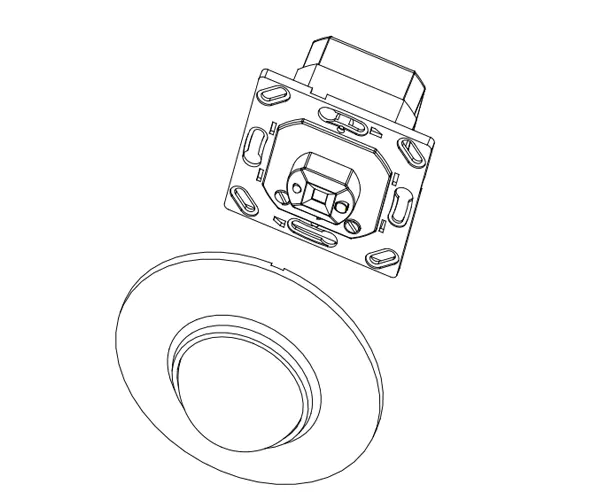

Треба да се инсталира од електричар или искусен човек.
Избегнувајте да го инсталирате на немирните објекти.
Не треба да има пречки и предмет што се движи пред прозорецот за откривање што врши откривање.
Избегнувајте да го инсталирате во близина на зони за промена на температурата на воздухот како што се климатизација, централно греење итн.
Имајќи ја предвид вашата безбедност, ве молиме не отворајте го капакот кога ќе ја пронајдете куката по инсталацијата.
Ако има разлика помеѓу производот и упатството, ве молиме погледнете го главно производот.

Некој проблем и решен начин

Товарот не работи:
a.Ве молиме проверете дали поврзувањето со струја и оптоварување е точно.
б.Проверете дали товарот е добар.
в.Проверете дали работното светло одговара на контролата на светлото.

Чувствителноста е слаба:
a.Ве молиме проверете дали има пречка пред прозорецот за откривање за да се ефектуира примањето на сигналите.
б. Проверете дали температурата на околината е превисока.
в. Ве молиме проверете дали изворот на сигналот е во полињата за откривање.
г. Проверете дали висината на инсталацијата одговара на висината прикажана во упатството.
д. Ве молиме проверете дали ориентацијата за движење е точна.

Сензорот не може автоматски да го затвори товарот:
а. Проверете дали има постојани сигнали во полињата за откривање.
б. Проверете дали поставката за времето е поставено на најдолго.
в. Проверете дали напојувањето одговара на инструкциите.
г. Проверете дали промената на температурата очигледно се приближува до сензорот, како климатизација или централно греење итн



·Кога се користи во различни средини, ве молиме не ја прилагодувајте чувствителноста на највисоко.
Бидејќи тоа лесно може да доведе до дефект.
lВе молиме потврдете со претходна инсталација.
lВе молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
lПроверете дали сте го исклучиле напојувањето поради безбедносни цели.
lНеправилното работење предизвика загуби, производителот не презема никаква одговорност.
Ние сме посветени на промовирање на квалитетот и доверливоста на производот, сепак, сите електронски компоненти имаат одредени веројатности да станат неефикасни, што ќе предизвика некои проблеми. Ова упатство, без наша дозвола, не треба да се копира за други цели.
