PDLUX PD-V12360A/B K-band сензор за движење со висока чувствителност за паметен прекинувач и безбедност

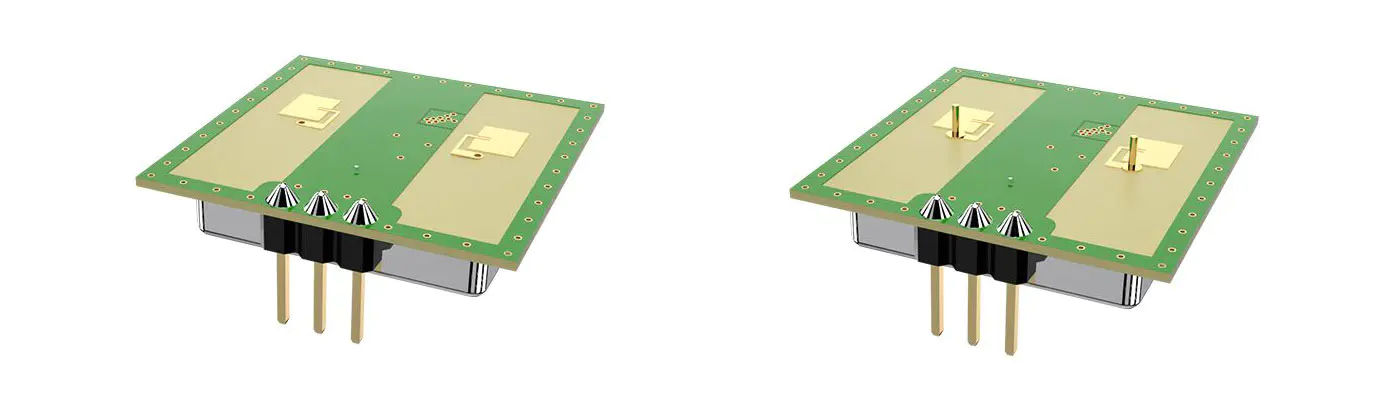

PDLUX PD-V12360A/B K-band сензор за движење со висока чувствителност за паметен прекинувач и безбедност е патентиран сензор за висока чувствителност развиен од техничкиот тим на PDLUX за откривање на K-band 360 степени. Ова вклучува V12360A и V12360B. Разликата во перформансите помеѓу А и Б лежи во различните радиуми за откривање.
Модел:PD-V12360A/B
Испрати барање

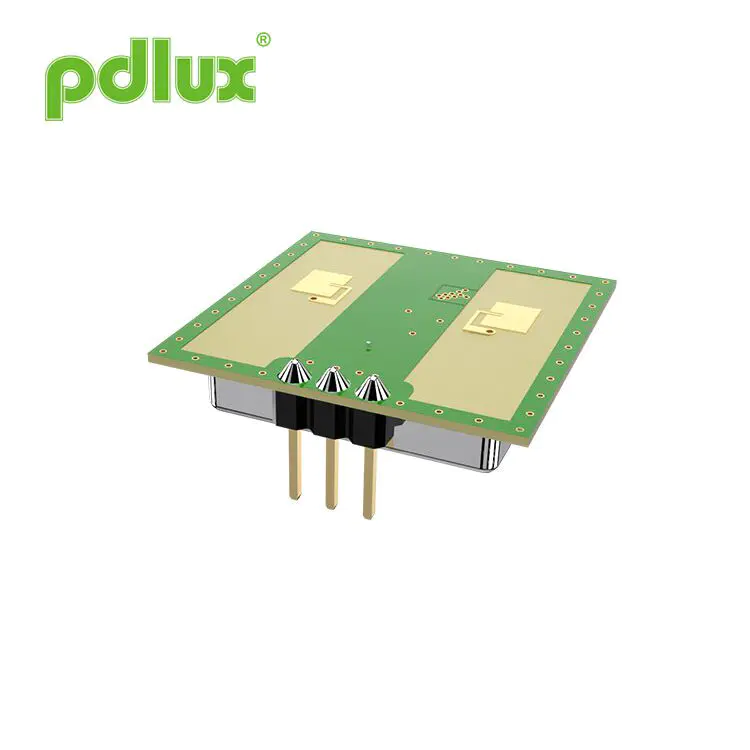

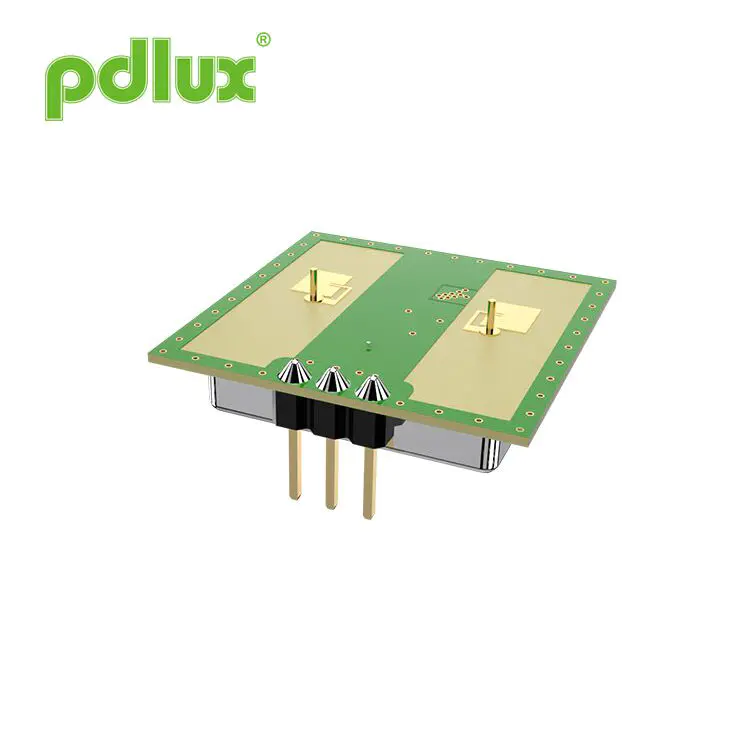

PD-V12360A/B 24.125GHz сензор за движење на микробранови
Апликација
.Интелигентен прекинувач
.Прекинувач со wallидови
.Детектирање на натрапникот

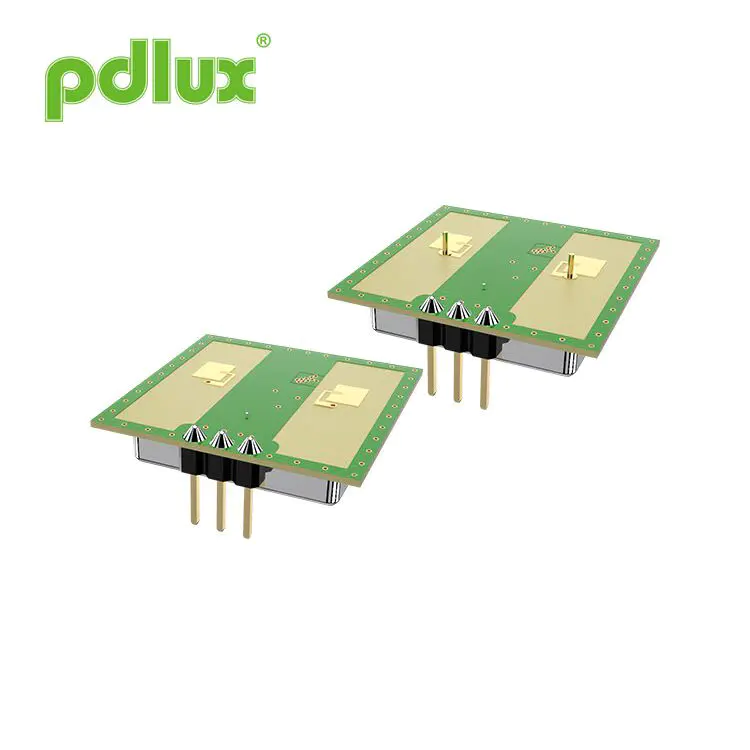

Сензорот за серија PD-V12360 е патентиран сензор за висока чувствителност развиен од Технички тим на PDLUX за откривање на K-band 360 степени. Овој PDLUX PD-V12360A/B K-band сензор за движење со висока чувствителност за паметен прекинувач и безбедност вклучува V12360A и V12360B. Разликата во перформансите помеѓу А и Б лежи во различното откривање радии. Кога е инсталиран на мала висина, аголот на откривање на V12360A е поголем од тоа од v12360b. Аголот за откривање од 360 степени на V12360A е 120 степени (ве молиме погледнете на сликата подолу), што може да се користи за инсталирање на производи со висина помала од 5 метри. Аголот за откривање од 360 степени на V12360B е 80 степени, што може да се користи За инсталирање на производи со висина помала од 10 метри. (Ве молиме, погледнете го следново слика). Проширувањето на неговата чувствителност на откривање зависи од односот сигнал-бучава од Колото за засилување дизајнирано од алгоритмот на корисникот и програмата на MCU. Поради широкиот и флексибилен опсег на примена на овој вид аналоген сензор. Сè уште е широко користено.

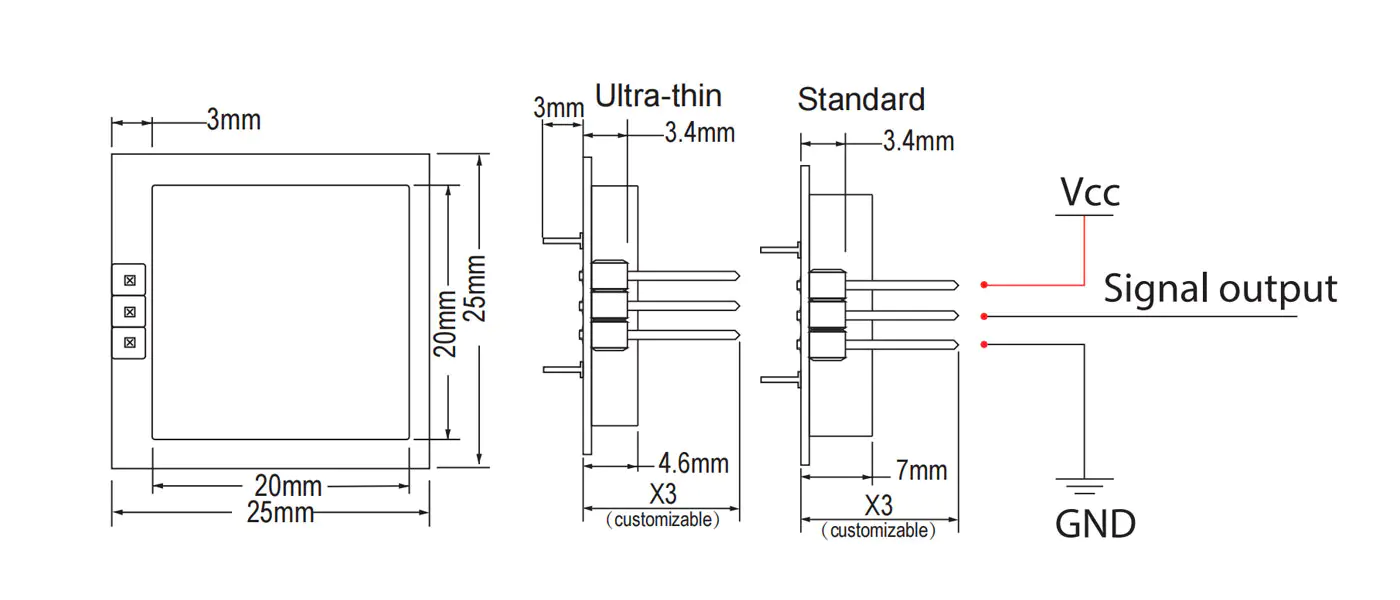

Големина на производи

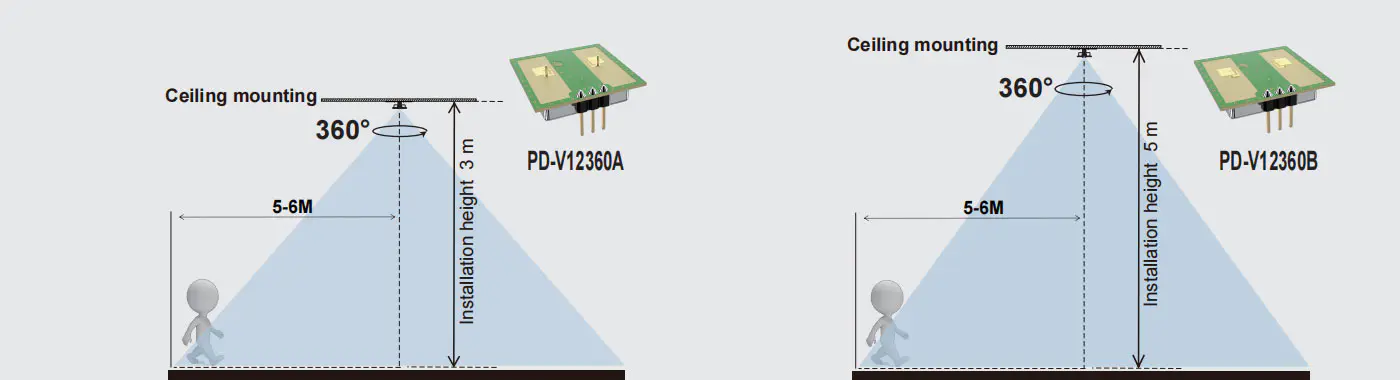

Опсег на откривање
Технички параметри
| Параметар | Белешки | Мин | Типи | Макс | Единици |
| Напон на снабдување | VCC | 3.0 | 5.0 | 5.25 | V |
| Тековна потрошувачка | МКС | 20 | 35 | 38 | Ма |
| Режим на работа | Напојувано со PWM, може да ја контролира работната струја на 3-15ma | ||||
| Ширина на пулсот | Tpulse | 10 | μs | ||
| Работна температура | Горе | -30 ~+85 | ℃ | ||
| Температура на складирање | Tstg | -10 | +60 | ℃ | |
| Стабилно време |
|
<5 | μsec | ||
| Бучава |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Поставување на фреквенција | f | 24.000 | 24.125 | 24.250 | GHz |
| Зрачена моќ (Authp) | Pout | <2.0 | <2,5 | <3.0 | MW |
| Складирање на влажноста на околината | 45%~ 65% | РХ | |||
ПРЕДУПРЕДУВАЕ: Вистинскиот опсег на откривање е поврзан со добивката за засилување на сигналот на колото, целокупниот распоред на PCBA и прагот на МЦУ.
Белешка1: Зрачените емисии се дизајнирани да ги исполнат правилата на FCC и CE.
Белешка2: Добиената јачина на сигнал (RSS) се мери во вкупната загуба на патеката од 1 начин на 70dB.
Белешка3: Напоните на бучавата се мерат од 10Hz до 100Hz на излезната порта, во рамките на анехоична комора. Белешка4: Операција на пулсот
Специјален потсетник
Поради вкупната дебелина на таблата на колото е само 0,52 мм. Примената на прекумерна странична сила на игличките може да предизвика да се пробие бакарна фолија. Предизвикува Дефект на сензорите.
