Прекинувач за детектор на сензор за движење PIR

Следното е вовед во PIR прекинувачот со детектор со сензор за движење, се надевам дека ќе ви помогнам подобро да го разберете прекинувачот со детектор со сензор за движење на PIR.

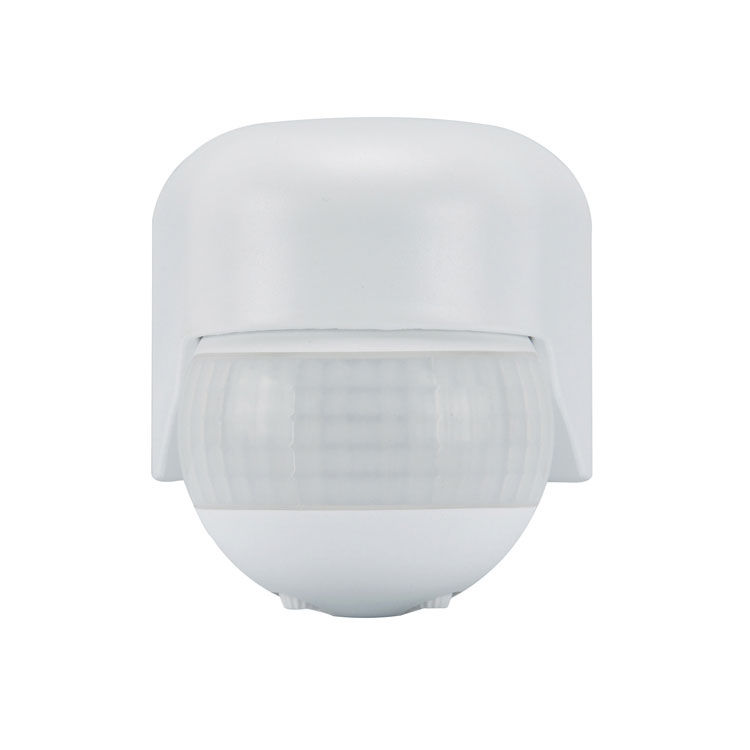

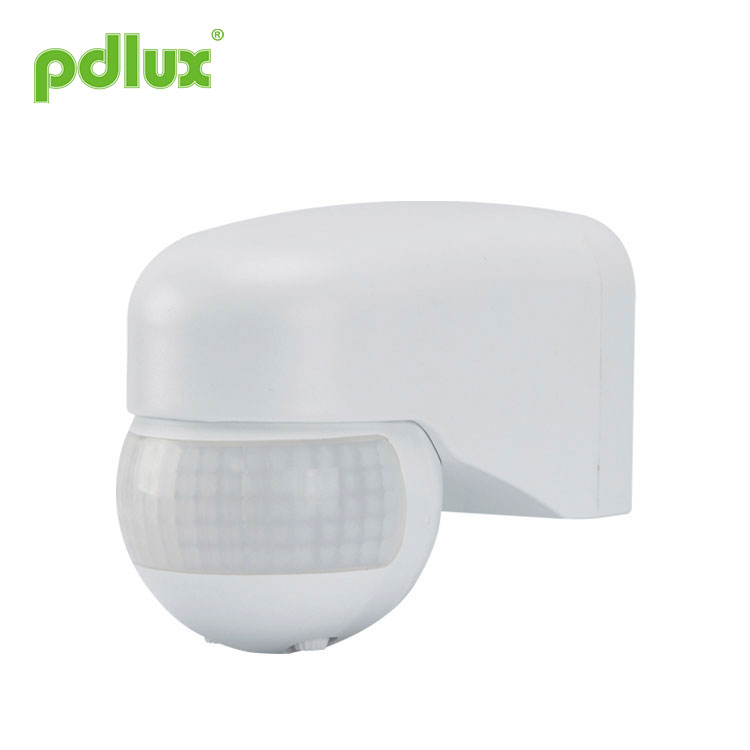

Модел:PD-PIR155

Испрати барање

Инструкции за инфрацрвен сензор PD-PIR155

IP 65

Резиме
Овој PIR прекинувач за детектор со сензор за движење е напреден дигитално контролиран инфрацрвен пироелектричен интелигентен производ со сензор. Го користи MCU за прецизно пресметување на информациите за прекинувачот и прецизно го контролира релето што треба да се вклучи на нултата точка на синусниот бран, така што секое оптоварување е вклучено. На нултата точка на синусниот бран, се избегнува проблемот со налетната струја предизвикан од конвенционалниот режим на контрола кога е вклучен висок напон на синусниот бран, особено релето за оштетување на голема струја генерирано од кондензаторот со голем капацитет под влијание на високиот напон под оптоварување. Поради диверзификацијата на тековните електрични оптоварувања, особено LED светилките, штедливите светилки и флуоресцентните светилки сите имаат кондензатори со различни капацитети. Ова е катастрофа за релеите. Понекогаш LED светилка од 50 W може да генерира пренапонски струи од 80 до 120 А. Вообичаеното реле од 10 А може да издржи само 3 пати од налетната струја и веројатно е дека релето ќе се скрши за неколку дена или неколку пати. Ова е причината зошто конвенционалниот сензор на пазарот има краток век на траење и мала струја на оптоварување.

Со цел да се надмине овој проблем, овој производ усвојува напредна дигитална прецизна пресметка за вклучување на оптоварувањето кога синусниот бран е со нула потенцијал, со што се решава проблемот со струјата на пренапони на оптоварувањето, значително се зголемува капацитетот на оптоварување и се продолжува работниот век на производот. Најновиот метод на контрола на технологијата на сензор за масовно производство може лесно да го контролира секое оптоварување. Тоа е производ од средна и висока класа. Иако цената е зголемена во споредба со конвенционалната верзија, сигурноста и животниот век на производот се значително зголемени. Овој производ е еднаков на изборот на мир на умот и изборот на безбедност.

Овој производ има верзија на напојување со префрлување и верзија на спуштање на кондензатор. Верзијата за прекинувачки напојување има работен напон до 100V-277V и потрошувачка на енергија во мирување од <0,5W. Во принцип, капацитивната верзија на чекор надолу може да има само еден напон, а потрошувачката на енергија во мирување е >0,7W. Треба да го земете предвид при изборот на производ.

Спецификации

Извор на енергија: 220-240VAC, 50Hz/60Hz
100-130 VAC, 50Hz/60Hz
Сите оптоварувања: 1200 W Макс. (220-240 VAC)
Макс. 800 W (100-130 VAC)
Поставување време: 12 сек-12 мин (прилагодливо)
Контрола на светлина: ＜10LUX-2000LUX (прилагодлив)

Опсег на откривање (22°C): 10m Макс.
Агол на детекција: 180º
Висина на монтирање: 1,8-2,5m
Работна температура: -10°C-+40°C
Работна влажност: <93% RH
Брзина на движење со чувство: 0,6-1,5 m/s

Функција
LUX прилагодување:
LUX се однесува на осветленоста на околината. Прилагодувањето на копчето за прилагодување LUX ви овозможува да изберете кое осветлување сакате да го внесете сензорот во индукција. Изберете ја навиката што ви одговара.

Некои од изборите во решението 20LUX треба да бидат осветлени. Некои избираат 50LUX амбиентално осветлување да биде индуктивно осветлување, а некои избираат да биде индуктивно осветлување во секое време, сè додека копчето за прилагодување LUX е максимално приспособено.

Приспособување на времето:
Копчето за прилагодување на времето се користи за прилагодување на времето откако сензорот ќе ја почувствува светлината, а корисникот може разумно да го избере времето на одложување по индукцијата.

Информации за сензорот

(1)Поставка за контрола на светлината
Може да се дефинира во опсег од <10~2000 LUX. Целосното вртење на копчето во насока на стрелките на часовникот е околу 10 лукса, целосно спротивно од стрелките на часовникот е околу 2000 лукса. Кога ја прилагодувате зоната за откривање и го изведувате тестот за одење на дневна светлина, треба да го завртите копчето целосно во насока на стрелките на часовникот.

(2)Поставување време
Може да се дефинира од 12 секунди (завртете целосно спротивно од стрелките на часовникот) до 12 минути (завртете целосно во насока на стрелките на часовникот). Секое движење откриено пред да истече ова време ќе го рестартира тајмерот. Се препорачува да се избере најкраткото време за прилагодување на опсегот на откривање и за извршување на тестот за одење.

ЗАБЕЛЕШКА:Кога светлото ќе се исклучи автоматски, ќе помине 1 секунда пред сензорот да биде подготвен да открие друго движење, односно, само сигналот откриен 1 секунда подоцна, може да се вклучи автоматски.

Тоа е главно за прилагодување на времето на одложување од моментот на откривање на сигналот и автоматско вклучување на светлото до автоматско исклучување на светлото. Можете да го дефинирате времето на одложување според вашата практична потреба. Но, подобро е да го намалите времето на одложување заради заштеда на енергија, бидејќи микробрановиот сензор има функција на континуирано сензорирање, односно секое движење откриено пред да истече времето на одложување повторно ќе го вклучи тајмерот и светлото ќе остане вклучено. само ако има човек во опсегот за откривање.

Дијаграм за поврзување - жица

I. Поврзете линија според десната слика.

N - сино
L - кафеава
L’ – црвено (да биде од инфрацрвен сензор)
поврзете сина и кафена боја со моќ
поврзете сина и црвена боја со оптоварување.

Инсталација
1, Исклучете го напојувањето;
2, Зашрафете го ноктот на дното. Отворете ја дупката за жицата. Жицата за напојување и жица за оптоварување се досадуваат на дното;
3, Дното е фиксирано на избраната положба со надуената завртка;
4. Поврзете го напојувањето и оптоварувањето со колоната за поврзување според скица;
5, Сензорот е фиксиран на дното, ве молиме зашрафете го ноктот и поврзете го напојувањето. Потоа можете да го тестирате.

Тест
1. По инсталацијата, ве молиме свртете го копчето за контрола на светлината (1) спротивно од стрелките на часовникот до максималната вредност. свртете го копчето за време (2) спротивно од стрелките на часовникот до крај пред да го вклучите напојувањето.

2. Поврзувањето за напојување, товарот ќе почне да работи, 30 секунди често по нормалниот режим на индукција.

3. Штом се открие, оптоварувањето работи и индикаторот се вклучува и престанува да работи 12 секунди подоцна кога нема детектиран постојан сигнал. И ако сигналот се открие 3 секунди подоцна, товарот треба да почне да работи, а индикаторот да биде вклучен и да престане да работи 12 секунди подоцна кога не е откриен континуиран сигнал.

4. Свртете го копчето LUX спротивно од стрелките на часовникот на минимум. Ако се тестира под околностите над 10LUX, оптоварувањето не треба да работи откако индукциското оптоварување ќе престане да работи; но ако го покриете прозорецот за откривање со непроѕирни предмети (крпа итн.), товарот работи. Под услов да нема индукциски сигнали, товарот треба да престане да работи во рок од 12 секунди.

Белешки
Може да го инсталира електричар или искусен човек.
Објектите за немир не може да се сметаат како основа за инсталација.
Пред прозорецот за откривање не треба да има предмети кои попречуваат или вознемируваат што вршат откривање.
Избегнувајте да го инсталирате во близина на зони за промена на температурата на воздухот, на пример: климатизација, централно греење итн.
Ве молиме, не отворајте го куќиштето за ваша безбедност ако ја пронајдете куката по инсталацијата.

Забелешка
1. Држете го сензорот свртен кон областа каде што луѓето обично се движат.
2. Држете го сензорот свртен кон положбата на амбиенталното светло за да добиете многу попрецизно поставување на осветлувањето.
3. Ако го откриете сигналот повторно во рамките на временското доцнење, времето на доцнење ќе биде прелажено.
4. LUX копче: осветленост на работните услови. Кога копчето ќе се префрли на „+“, тоа значи дека може да детектира цел ден, кога копчето ќе се префрли „-“, ќе работи само под осветленоста <10 LUX.
5. Копче за ВРЕМЕ: Тоа е период во кој светлото полека се вклучува без никаков сигнал постепено, сè додека не работи.

Некој проблем и решен начин
Товарот не работи:
a: Проверете ја моќноста и оптоварувањето.
б: Ако товарот е добар.
в: Ве молиме проверете дали работното светло одговара на амбиенталното светло.

Чувствителноста е слаба:
a: Ве молиме проверете дали пред прозорецот за откривање има пречка за тој ефект да ги прима сигналите.
б: Ве молиме проверете дали температурата на околината е превисока.
в: Ве молиме проверете дали изворот на сигналот е во полињата за откривање.
г: Ако ориентацијата за движење е правилна.

Сензорот не може автоматски да го затвори товарот:
a: Ако има континуиран сигнал во полињата за откривање.
b: Ако временското доцнење е поставено на најдолго.
в: Ако моќта одговара на инструкцијата.
г: Ако температурата на воздухот се промени во близина на сензорот, на пример климатизација или централно греење итн.

● Ве молиме потврдете со претходна инсталација.
● Ве молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
l Проверете дали сте го исклучиле напојувањето поради безбедносни цели.
● Неправилното работење предизвика загуби, производителот не презема никаква одговорност.
Овој прирачник е за тековното програмирање на содржината на овој производ, има какви било промени и модификации на производителот без најава!
Ова упатство, без наша дозвола, не треба да се копира за други цели.
