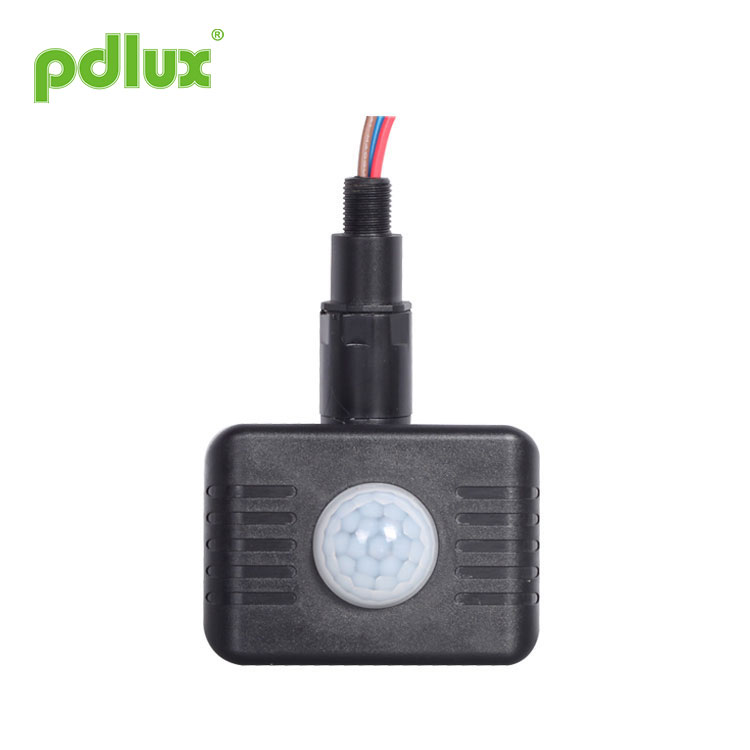

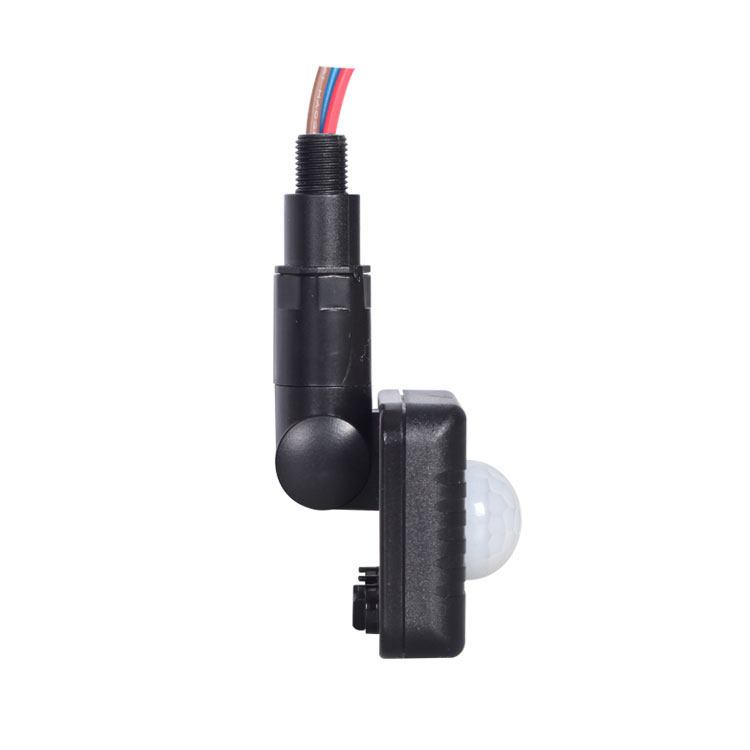

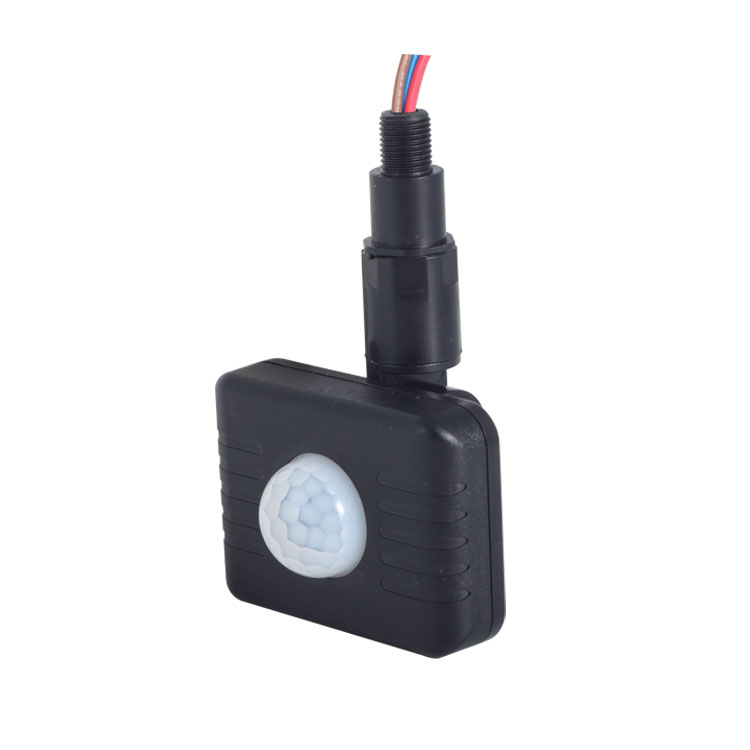

Модел:PD-PIR157

Испрати барање

Инструкции за инфрацрвен сензор PD-PIR157

Резиме
Производот е PIR пироелектричен прекинувач за интелигенција, ја користи инфрацрвената енергија од човечката како извор на контролен сигнал и ја одредува светлината што треба да работи или не, и автоматски го контролира вклучувањето и исклучувањето на светлото. Кога некој ќе влезе во датотеката за откривање и ќе го активира сензорот за работа, светлото се вклучува; кога некој ќе ја напушти датотеката за откривање и ќе достигне времето на поставување, светлото ќе се исклучи. Тоа може автоматски да го детектира осветлувањето на амбиенталната светлина и да ја постави и прилагоди вредноста според потребата од фактите. Како на пример, светлото ќе се вклучи и ќе работи кога осветлувањето на амбиенталната светлина е под поставената вредност. штом ќе ја надмине вредноста на поставката, светлото ќе престане да работи.

Спецификации

Извор на енергија: 100-240VAC, 50/60Hz
Номинално оптоварување: 0,5A Макс. (било кој товар)
Моќност во мирување: ＜0,2W
Поставување време: 8 с-9 мин (приспособување)
Контрола на светлина: <10LUX-＞300LUX(приспособување)
Брзина на движење на детекција: 0,6-1,5 m/s
Агол на детекција: 120°

Опсег на откривање: 2-10 m (24°C)
(Ѕидна инсталација)
Работна температура: -10~+40°C
Работна влажност: ≤95% RH
Висина на инсталација: 1,8m~2,5m (поставување на ѕид)
Боја на производот: Црна / Бела
IP: 44

Функција
Може да ги идентификува денот и ноќта: контролата на светлото може слободно да се прилагоди кога работи. Може да работи дење и ноќе кога е прилагоден на положбата „сонце“ (макс); но може да работи само при контрола на светлина помала од 10 лукс кога е прилагодена на позицијата „месечина“ (мин). Што се однесува до шемата за прилагодување, погледнете ја шемата за тестирање.

Временското доцнење може постојано да се додава: кога ќе го прими вториот индукциски сигнал по првиот, ќе го пресметува времето уште еднаш на остатокот од основното доцнење на времето. (Поставете време)

Може да се дефинира во опсег од 10~>300 LUX. Целосното вртење на копчето во насока на стрелките на часовникот е околу 10 лукса, целосно спротивно од стрелките на часовникот е околу 300 лукс. Кога ја прилагодувате зоната за откривање и го изведувате тестот за одење на дневна светлина, треба да го завртите копчето целосно во насока на стрелките на часовникот.

Може да се дефинира од 8 секунди (вртете целосно спротивно од стрелките на часовникот) до 9 минути (вртете целосно во насока на стрелките на часовникот). Секое движење откриено пред да истече ова време ќе го рестартира тајмерот. Се препорачува да се избере најкраткото време за прилагодување на опсегот на откривање и за извршување на тестот за одење.

Чувство на информации

Името на секој дел

Начин на поставување: потенциометар

(1)Поставување на временско одложување

Може да се дефинира од 8 секунди (вртете целосно спротивно од стрелките на часовникот) до 9 минути (вртете целосно во насока на стрелките на часовникот). Секое движење откриено пред да истече ова време ќе го рестартира тајмерот. Се препорачува да се избере најкраткото време за прилагодување на опсегот на откривање и за извршување на тестот за одење.

ЗАБЕЛЕШКА:Кога светлото ќе се исклучи автоматски, ќе бидат потребни 3 секунди пред сензорот да биде подготвен да открие друго движење, односно, само сигналот што ќе се открие подоцна може да се вклучи автоматски.

(2)Поставување опсег за откривање
Свртете во насока на стрелките на часовникот за да го зголемите и свртете спротивно од стрелките на часовникот за да го намалите. Тоа е 2-4m кога се врти на мини, а е 10m кога се врти до максимум.

(3) Поставка за контрола на светлината
Може да се дефинира во опсег од 10~>300 LUX. Целосното вртење на копчето во насока на стрелките на часовникот е околу 10 лукса, целосно спротивно од стрелките на часовникот е околу 300 лукс. Кога ја прилагодувате зоната за откривање и го изведувате тестот за одење на дневна светлина, треба да го завртите копчето целосно во насока на стрелките на часовникот.

Инсталација

I.Поврзете линија според десната фигура.
N-Сино
Л-Браун
L'-Red (да е од инфрацрвен сензор)

Поврзете кафеава и сина боја со струја; Поврзете ја црвената и сината боја со оптоварување, бојата на оловото може да се смени според барањата на различни земји.

II. 1.Отвртете ја завртката за капакот на разводната кутија на светилката;
2.Сензорот е инсталиран на светилката;
3.Според дијаграмот за поврзување на жици;
4.Затворете го капакот на разводната кутија на светилката, затегнете ги завртките.

Забелешка: Должината на жицата може да се прилагоди според барањата.

Тест
1. Копче за прилагодување на времето (ВРЕМЕ): Корисникот може да го избере времето на одложување според потребата, обично во инсталацијата на мерењето, копчето за прилагодување на времето (ВРЕМЕ) на минимум, така што инспекцијата за инсталација е брза и лесна. По инсталацијата може да биде 8 секунди ~ 9 минути ± 2 минути произволно избраното време на исклучување на светлата, поставете го времето и потврдете го времето за тестирање, главата на сензорот треба да биде што е можно подалеку надолу, за да не се поместува предниот дел на сигналот на сензорот, што резултира со поставеното време не е квази;

2. Копче за прилагодување на осветлувањето (LUX): Корисникот може да го користи ова копче за да избере под каква амбиентална светлина (ден до ноќ), сензорот ја внесува вредноста на автоматското индукционо осветлување.

Обично 3LUX се прикажува како ноќ, 100LUX ~ 2000LUX треба да биде дневна вредност. Затоа, при првото поставување, корисникот може да го прилагоди копчето LUX според нивните потреби;

3. Копче за прилагодување на чувствителноста SENS (копче за прилагодување на растојанието за откривање): Максималното растојание за откривање на сензорот е максималното растојание од 10 метри кога температурата на околината е 24 ℃. Ако температурата на околината е превисока, растојанието за откривање ќе се намали.

Висока чувствителност во зима и мала чувствителност во лето, корисникот може да го прилагоди копчето SENS според големината на областа за да го натера сензорот автоматски да го почувствува растојанието што го бара корисникот.

ВНИМАНИЕ:Кога го користите овој производ, ве молиме прилагодете ја чувствителноста на соодветната положба што ви треба, ве молиме не ја прилагодувајте чувствителноста до максимум, за да избегнете производот да не работи нормално поради погрешно движење. Бидејќи чувствителноста е превисока, лесно откривајте погрешно движење од ветер дување лисја и завеси, мали животни и погрешно движење со пречки на електричната мрежа и електричната опрема. Сите тие водат производот не работи нормално!

Кога производот не работи нормално, обидете се соодветно да ја намалите чувствителноста, а потоа тестирајте го.

Внимание:кога го тестирате во текот на денот, треба да го прилагодите копчето LUX на положбата, во спротивно
сензорот нема да ја вклучи ламбата!

Посебни внимание
1. Избегнувајте инсталирање на единицата на предметот што мрда, на пример дрвото, итн. бидејќи мрдањето ќе доведе до индукција на сензорот; лажно и запалете ја светилката.
2. Избегнувајте да го инсталирате уредот каде што директно е изложено сонце.
3. Не го инсталирајте уредот каде што има многу дожд. Бидејќи индукциската чувствителност ќе се намали таму каде што има многу дожд.
4. Не правете ја единицата свртена кон јавниот пат, бидејќи лицето што се движи по јавниот пат и високиот температурен гас, исто така, веројатно ја палат светилката.
5. Чувствителноста на единицата е многу висока за движењето на човечкото тело во ширина.но е многу ниска за фронтално движење. Значи, кога го инсталирате, треба да изберете позиција во која предметот што се движи може да се движи нашироко со сензорот, така што сензорот ќе работи сигурно.

Некој проблем и решен начин
1, Товарот не работи:
a: Ве молиме проверете дали поврзувањето-жици на струја и оптоварување е точно;
б: Ве молиме проверете дали товарот е добар;
в: Ве молиме проверете дали комплетот на работните светла одговара на контролата на светлината.

2, Чувствителноста е слаба:
a: Ве молиме проверете дали има пречка пред прозорецот за откривање за да се прими сигналот;
б: Ве молиме проверете дали температурата на околината е превисока;
в: Ве молиме проверете дали изворот на индукцискиот сигнал е во полињата за откривање;
г: Ве молиме проверете дали висината на инсталацијата одговара на висината прикажана во инструкцијата;
e: Ве молиме проверете дали ориентацијата за движење е точна.

3, Сензорот не може автоматски да го исклучи товарот:
a: Ве молиме проверете дали има постојан сигнал во полето за откривање;
б: Ве молиме проверете дали поставувањето на времето е најдолго;
в: Ве молиме проверете дали напојувањето одговара на инструкцијата;
г: Ве молиме проверете дали температурата во близина на сензорот очигледно се менува, како што е климата или централното греење итн.

l Кога се користи во различни средини, ве молиме да не ја прилагодувате чувствителноста на највисоко.
Бидејќи тоа лесно може да доведе до дефект.
● Ве молиме потврдете со претходна инсталација.
l Ве молиме исклучете го напојувањето со електрична енергија пред операциите за инсталација и отстранување.
l Проверете дали сте го исклучиле напојувањето поради безбедносни цели.
● Неправилното работење предизвика загуби, производителот не презема никаква одговорност.

Ние сме посветени на промовирање на квалитетот и доверливоста на производот, но сепак, сите електронски компоненти имаат одредени веројатности да станат неефикасни, што ќе предизвика одредени проблеми.
Ова упатство, без наша дозвола, не треба да се копира за други цели.
